Vortex PS Radial Eductor Alfa Laval

Name: Vortex PS Radial Eductor Alfa Laval
Brand: Alfa Laval
SKU: 1942
Availability: InStock
Rating: 5 (1 reviews)

Уникально сконструированный низконапорный резервуарный эжектор для увеличения динамического сдвига и перемешивания жидкости.

Получить консультацию

Категории: Миксеры для резервуаров, Alfa Laval Метка: Нефтегазовая промышленность

Перемешивание бурового раствора необходимо для эффективного удаления выбуренной твёрдой фазы, полного смешивания, поддержания однородности жидкости и предотвращения осаждения барита в утяжелённом растворе. Правильное перемешивание тяжёлого раствора обычно достигается с помощью традиционных лопастных мешалок или форсунок, таких как радиальные эжекторы Alfa Laval Vortex. Однако в применениях с лёгкими буровыми растворами с малым содержанием барита или без него, предотвращение осаждения твёрдых частиц является менее важным фактором, чем немеханическое сдвиговое диспергирование раствора для максимизации реакционной способности добавок, таких как бентонит и различные полимеры.

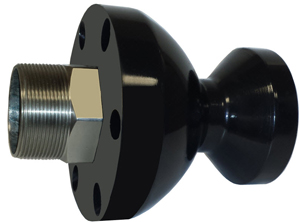

ps-radial-eductor-3inch Радиальный эжектор PS Alfa Laval Vortex предоставляет отличное решение для обычного перемешивания раствора с дополнительным преимуществом динамического сдвига жидкости, который недостижим с традиционными лопастными мешалками или форсунками. Простая компоновка коллектора с использованием радиальных эжекторов, установленных в ёмкостях для раствора или транспортных цистернах любой конфигурации, может решить проблемы расслоения и осаждения твёрдых частиц — одновременно помогая достичь максимально улучшенных свойств жидкости от реактивных добавок бурового раствора за максимально короткое время благодаря динамическому сдвигу. Максимально быстрое и полное использование потенциала реактивных добавок бурового раствора не только даёт немедленный экономический эффект на химические реагенты, но и предотвращает затратную, трудоёмкую борьбу между переобработкой жидкости и разбавлением базовой жидкости.

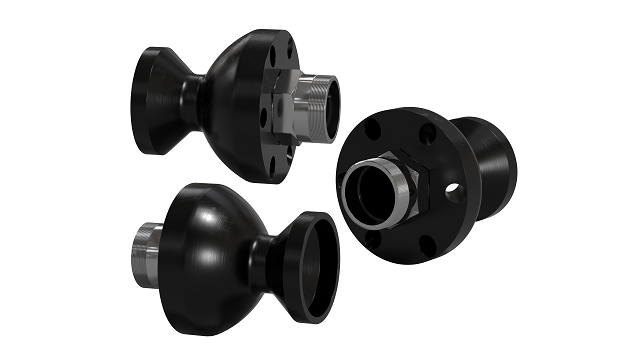

Радиальный эжектор PS Alfa Laval Vortex — это смесительный эжектор для резервуаров, специально разработанный для динамического сдвигового диспергирования бурового раствора и равномерного суспендирования буровых жидкостей без расслоения и осаждения. У него нет движущихся частей, и он создаёт сильные турбулентные потоки в ёмкостях для бурового раствора, обеспечивая распределение энергии, необходимое для поддержания их равномерно перемешанными и твёрдые частицы во взвешенном состоянии.

Области применения радиального эжектора PS Alfa Laval Vortex включают транспортировку буровых жидкостей, резервуары хранения, ёмкости для химикатов и суспензий, смешивание жидкостей и стабилизацию эмульсий.

Базовая комплектация

Стандартный блок состоит из уникально спроектированного корпуса, отлитого из полиуретана высокой плотности, устойчивого к истиранию. Соединение типа «внутренняя резьба NPT» из нержавеющей стали вплавляется в полиуретановый корпус в процессе литья. Блок также оснащён запатентованным смесительным соплом Lobestar®.

В типичном применении один или несколько радиальных эжекторов PS монтируются на системе трубопроводных коллекторов внутри ёмкости или другого типа сосуда. Количество и размер эжекторов, необходимых для конкретного применения, зависят от размера сосуда и типа жидкости.

Дополнительное оборудование

• Центробежный питательный насос

Особенности

Простая, надежная конструкция, без движущихся частей
Сопло Lobestar® создаёт мощную турбулентную картину смешивания
Осуществляет динамический сдвиг буровой жидкости
Низкие затраты на обслуживание
Компактная конструкция
Изготовлен из полиуретана, обладающего высокой стойкостью к истиранию и химическим воздействиям

Производитель	Alfa Laval

Принцип работы

Performance is based on the Bernoulli principle, which states that high velocity equals low pressure. Pressurized fluid is pumped through the Alfa Laval Vortex PS Radial Eductor’s unique Lobestar Mixing Nozzle®, creating a high velocity stream and low pressure area inside the eductor body. The resulting jet pump effect draws additional surrounding fluid into the eductor body through peripheral suction ports. The converging fluid treams are dynamically sheared by the nozzle inside the eductor’s venturi throat and discharged into the mud pit or vessel as a far-reaching, high-energy plume with flowrates at least twice those of standard jet nozzles. In most drilling mud applications, multiple PS Radial Eductors are strategically positioned inside tanks to provide maximum fluid shearing action and plume coverage. This eliminates dead spots with no fluid movement, increases total fluid volume movement, and keeps solids from settling.
