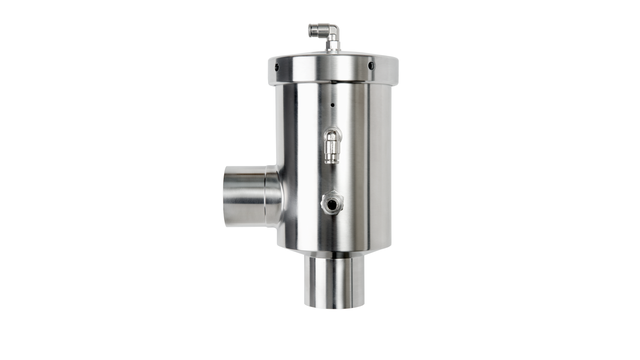

Выпускной клапан SB Alfa Laval

Name: Выпускной клапан SB Alfa Laval
Brand: Alfa Laval
SKU: 1688
Rating: 5 (1 reviews)

Этот клапан автоматически снижает рабочее давление в технологических резервуарах пивоваренной, пищевой, молочной и напиточной промышленности по мере увеличения давления. Это обеспечивает гигиену, надежность и безопасность процесса.

Получить консультацию

Категории: Регулирующие клапаны, Alfa Laval Метки: Переработка молока, Производство пищевых продуктов

Перепускной клапан давления Alfa Laval SB — это регулирующий клапан, который автоматически снижает рабочее давление в технологических резервуарах пивоваренной, пищевой, молочной и напиточной промышленности по мере увеличения давления в сосуде. Клапан является неотъемлемой частью системы SCANDI BREW® для верхней части резервуара.

Безопасное, эффективное регулирование давления

Легко интегрируемый в центральную систему управления процессом, этот пневматический клапан обеспечивает безопасную, надежную и гигиеничную работу, сбрасывая давление в технологическом резервуаре, когда оно превышает заданное значение. Для обеспечения безопасного регулирования давления в любое время, заданное значение давления можно легко отрегулировать вручную или с удаленного места, подключенного к центральной системе управления.

Гигиеничное, легкоочищаемое исполнение

Чтобы соответствовать исключительно высоким уровням гигиены, этот регулирующий клапан отличается простым и понятным дизайном. Гладкие поверхности и отделка пищевого класса способствуют превосходной гигиеничности и очищаемости. Для быстрой и эффективной очистки поставляется чистящее сопло для встроенной очистки клапана одновременно с проведением мойки на месте вентиляционных/возвратных магистралей. В качестве альтернативы доступен опциональный CIP-клапан подачи для подключения CIP-системы непосредственно к корпусу клапана.

Гибкое крепление клапана

Благодаря гибким положениям монтажа, клапан может быть установлен непосредственно на верхней части резервуара, как часть системы верхней части резервуара или в другом месте вдоль трубопроводов при условии наличия надлежащего дренажа из корпуса клапана.

Преимущества продукта

Надежный контроль давления в верхней части резервуара
Легко интегрируется с предохранительными клапанами и верхними пластинами SCANDI BREW®
Полностью очищается с помощью CIP-системы
Легко интегрируется в существующие трубопроводы
Низкие инвестиции благодаря упрощённой установке

Производитель	Alfa Laval

Принцип работы

Construction

The Alfa Laval SB Pressure Exhaust Valve consists of an AISI 316L stainless steel body, EPDM seals, and fittings for 4/6 mm nylon hoses for set point pressure and force opening. A cleaning nozzle and closing plug for the Cleaning-in-Place (CIP) inlet are also supplied. An optional pneumatic cleaning nozzle is available to replace the closing plug (see Options below). The valve can be used as an integral part of SCANDI BREW^® tank top system.

Operating principle

The valve is operated by means of the set point pressure being applied to the top of a membrane set. The pressure regulation will be identical to the set point pressure. The set point pressure is either reduced to the required pressure by means of a manual precision regulator or an IP converter controlled by a PLC.

When the tank pressure exceeds the set point pressure, the valve will open and release pressure through the valve side branch for atmospheric discharge or collection. To ensure correct working conditions, there should be no backpressure after the vent port.

After force-opening of valve by means of an air signal to the lower part of the membrane set, the valve can be effectively cleaned either by using the cleaning nozzle for inline cleaning of the valve at the same time as CIP of the vent/recovery mains takes place, or by using an optional CIP supply valve to connect a Cleaning-in-Place system to the valve housing.

CIP supply valve

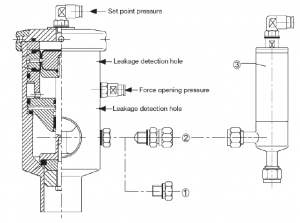

sb-pressure-exhaust-valve
