Vortex Radial Eductor Alfa Laval

Name: Vortex Radial Eductor Alfa Laval
Brand: Alfa Laval
SKU: 1945
Availability: InStock
Rating: 5 (1 reviews)

Уникально сконструированная низконапорная форсунка (mud gun) для увеличения движения жидкости в ёмкостях для бурового раствора.

Получить консультацию

Категории: Миксеры для резервуаров, Alfa Laval Метка: Нефтегазовая промышленность

Перемешивание ёмкостей с буровым раствором требуется для операций по его обслуживанию, таких как удаление выбуренной твёрдой фазы, обеспечение полного смешивания и поддержание однородной смеси жидкости во всей наземной системе раствора. Для выполнения этих функций оборудование для перемешивания должно быть способно создавать в ёмкостях для раствора восходящие скорости, превышающие скорость осаждения твёрдых частиц, взвешенных в буровом растворе. Оно также должно быть способно создавать достаточное сдвиговое и перемешивающее действие для полного растворения, смачивания и диспергирования добавок бурового раствора.

Чаще всего перемешивание ёмкостей для раствора достигалось с помощью механических лопастных мешалок. Хотя они эффективны, механические мешалки дороги, велики и тяжелы. Они часто требуют электричества, регулярного обслуживания, дополнительных опорных конструкций и создают мёртвые зоны в ёмкостях для раствора, где может происходить осаждение. Альтернативным средством перемешивания обычно являются так называемые форсунки (mud guns). Типичная форсунка может быть простой, как коаксиальное сопло, установленное внутри ёмкости для раствора, через которое буровой раствор рециркулируется с помощью центробежного насоса. Обычно они классифицируются как высоконапорные или низконапорные и имеют несколько преимуществ перед механическими мешалками. Два основных преимущества форсунок заключаются в том, что они значительно дешевле и имеют гораздо меньшие габариты.

Радиальный эжектор Alfa Laval Vortex — это уникальный тип низконапорной форсунки, в которой используется запатентованная конструкция для достижения до четырёх раз большего общего движения жидкости и восходящей скорости в ёмкостях для бурового раствора по сравнению с обычными форсунками или соплами. Его можно использовать в качестве основного средства перемешивания ёмкостей или в дополнение к существующей механической мешалке для устранения мёртвых зон, которые обычно возникают в углах ёмкостей для раствора.

Базовая комплектация

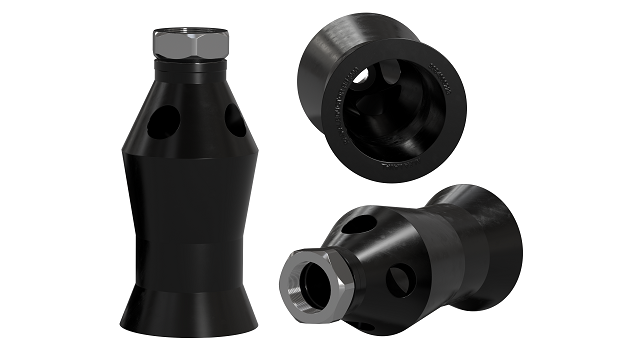

Радиальный эжектор Alfa Laval Vortex состоит из уникально спроектированного корпуса, отлитого из полиуретана высокой плотности, устойчивого к истиранию. Соединение типа «внутренняя резьба NPT» из нержавеющей стали вплавляется в полиуретановый корпус в процессе литья. В типичном применении один или несколько эжекторов монтируются на системе трубопроводных коллекторов внутри ёмкости или резервуара. Количество и размер эжекторов, необходимых для конкретного применения, зависят от размера сосуда и требуемой интенсивности перемешивания, иногда называемой скоростью оборота или TOR.

Дополнительное оборудование

• Питательный насос

Особенности

Простая, надежная конструкция, без движущихся частей
Низкие затраты на обслуживание
Недорогая альтернатива механическим лопастным мешалкам
Компактная конструкция
Изготовлен из полиуретана, обладающего высокой стойкостью к истиранию и химическим воздействиям
Приводится в действие центробежным насосом

Производитель	Alfa Laval

Принцип работы

The eductor operates on the Bernoulli Principle. This principle states that high velocity equals low pressure, and vice-versa. It consists of a tapered, nozzle housed inside of a specially designed body. Fluid is pumped through the nozzle and the low pressure area generated inside the eductor body around the high velocity nozzle discharge draws surrounding fluid in helical shaped suction ports. The fluid is then rapidly mixed inside a venturi section and discharged into the vessel or pit at a much higher rate than a standard jet nozzle can attain.

The helical shape of the eductor suction ports is unique to its patented design, and creates a radially flowing discharge plume. The rotational energy of this plume resembles a tornado or vortex, which is more stable, gains broader coverage, dynamically shears the fluid, and creates a lower pressure region within the fluid that “picks-up” and displaces a much greater volume of the surrounding fluid than a plume from a standard mud gun. The result is much greater fluid displacement and movement within a vessel.
