Solar SR Alfa Laval

Name: Solar SR Alfa Laval
Brand: Alfa Laval
SKU: 2148
Availability: InStock
Rating: 5 (1 reviews)

Индивидуальные воздушные радиаторы

Получить консультацию

Категории: Воздушные охладители жидкости, Alfa Laval Метки: Двигатели и транспорт, Комбинированная выработка тепла и электроэнергии, Энергетические установки на базе двигателей

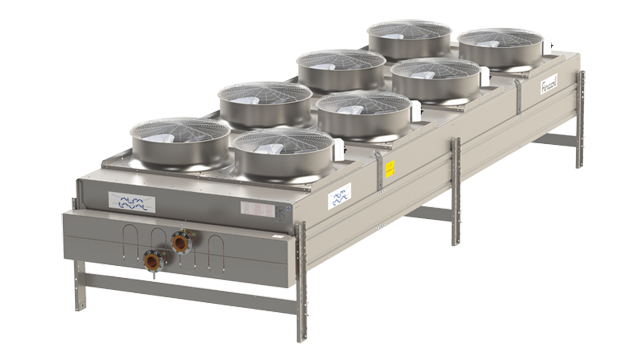

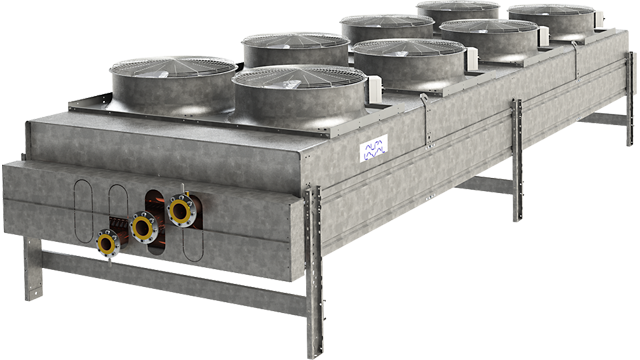

Воздушные радиаторы AlfaSolar SR были разработаны для тяжелых промышленных применений по охлаждению различных технологических жидкостей. Доступны двухконтурные модели для одновременного охлаждения контуров низкотемпературных/высокотемпературных двигателей. Области применения включают охлаждение дизельных и газовых двигателей, охлаждение турбин, охлаждение масла и различные другие процессы (трансформаторы, воздушные компрессоры и т.д.)

Стандартная конфигурация

Оребренный теплообменник F5
– Медные трубки ø 12,7 мм
– Гофрированные алюминиевые ребра толщиной 0,14 мм, без турбулизаторов
– Шаг ребер 2,3 мм
Две ширины корпуса (SRM=1630 мм, SRD=2400 мм)
Фланцы PN10/16 согласно DIN 2642
Осевые вентиляторы с прямым приводом, подходящие для использования с частотными преобразователями. При проектировании системы с частотным преобразователем необходимо учитывать общие рекомендации по допустимой длине кабелей, dU/dT и/или синусным фильтрам и т.д.
Осевые вентиляторы в ряде исполнений с разной скоростью вращения. Доступны в двух диаметрах вентилятора: 914 мм (от 1 до 14 вентиляторов) или 1240 мм (от 1 до 7 вентиляторов). Все вентиляторы имеют коррозионностойкие лопасти и защитные решетки.
Электродвигатели вентиляторов доступны для различных источников питания. Двигатели — асинхронные двигатели с короткозамкнутым ротором для наружного применения, изготовленные по стандартам IEC, снабженные дренажными отверстиями для конденсата и уплотнениями вала, а также изоляцией класса F. Степень защиты IP54/55, кроме дренажных отверстий для конденсата. Двигатели предварительно подключены к запираемым аварийным выключателям.
Все детали корпуса выполнены из оцинкованных стальных листов горячим способом.
Специально разработаны для установок с несколькими радиаторами, установленными рядом.
Регулируемые опорные ножки (~120/420/620 мм)
Комплектуются защитными панелями для коллекторных трубок.
Ручные воздухоотводчики и дренажные клапаны.
Разделители между вентиляторами для регулирования производительности охладителя путем раздельного использования вентиляторов.
Стандартное вертикальное транспортное положение, закреплено на деревянном поддоне. Подходит для перевозки грузовиком или загрузки в контейнер. Деревянная морская упаковка по запросу.

Технические характеристики

Все жидкости, не вызывающие коррозию меди
Производительность: по спецификации заказчика

Подбор оборудования и конфигурация выполняется с помощью программы AlfaSelect Air.

Производитель	Alfa Laval

Принцип работы

hiw_liquid_cooler_coil_335

Alfa Laval finned coil air heat exchangers have been designed to achieve an optimized exchange of thermal energy between air and a refrigerant or fluid. The ‘heart’ of our air heat exchangers is the finned coil, built up from a circuit of interconnected tube serpentines and fins to increase the heat exchanging surface. Thanks to the combination of key design variables (coil materials, coil geometry, casing design, fan type), air units are very versatile heat exchangers with a great variety of applications in many industries. Alfa Laval supplies finned coil air heat exchanger products for a wide variety of applications.

Air-cooled liquid coolers (radiators/dry coolers)

Air heat exchangers may be used to cool various process liquids. For this application hot process liquid flows through the tubes. This liquid is cooled by the relatively cold ambient air that is forced through the coil.
Air heat exchangers for process liquid cooling are referred to as ‘radiators’. Air-cooled liquid coolers for HVAC applications and total energy systems are referred to as ‘dry coolers’.
