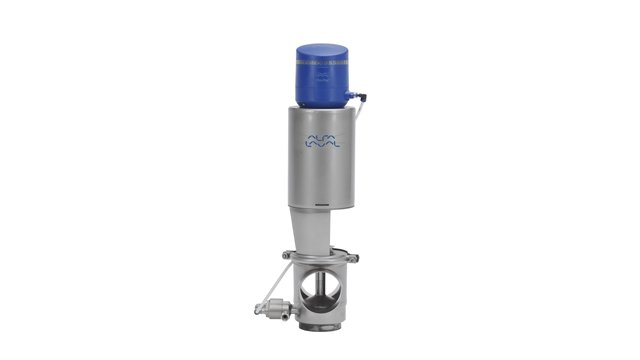

Alfa Laval SMP

Name: Alfa Laval SMP
Brand: Alfa Laval
SKU: 1645
Availability: InStock
Rating: 5 (1 reviews)

Идеально подходящие для работы с санитарными технологическими потоками в матричных трубопроводных системах, двухседельные клапаны SMP представляют собой стандартизированную, экономичную альтернативу клапанам Unique Mixproof.

Получить консультацию

Категории: Клапаны с двумя уплотнениями, Alfa Laval Метки: Cредства личной гигиены, Бытовая химия, Переработка молока, Производство напитков, Производство пищевых продуктов

Экономичные двухседельные клапаны

Alfa Laval предлагает два двухседельных клапана: Alfa Laval SMP-BC и асептическую версию, SMP-BCA. Клапаны SMP позволяют одновременно пропускать через один и тот же клапан две разные среды без какого-либо риска перекрестного загрязнения. Это повышает эксплуатационную эффективность и значительно снижает эксплуатационные расходы.

Высокая гибкость применения

Благодаря модульной структуре, двухседельные клапаны SMP имеют несколько корпусов и компонентов, которые могут быть скомбинированы различными способами. Эти самоопорожняющиеся двухседельные клапаны могут быть, например, сконфигурированы как запорные клапаны и переключающие клапаны.

Кроме того, двухседельные клапаны SMP состоят из серии базовых компонентов, что позволяет легко настраивать клапаны в соответствии с различными требованиями в санитарных и асептических применениях.

Упрощенное обслуживание клапана

Небольшое количество движущихся частей, верхнезагрузочный плунжер, удобный для обслуживания привод делают двухседельные клапаны SMP легкими в разборке для быстрого и простого обслуживания.

Гамма двухседельных клапанов SMP

Гамма двухседельных клапанов Alfa Laval SMP предлагает две стандартные экономичные альтернативы премиальной гамме двухседельных клапанов Alfa Laval Unique Mixproof.

Двухседельный клапан SMP-BC для применений, требующих повышенной безопасности, обнаружения утечек и CIP-мойки
Двухседельный клапан SMP-BCA для асептических применений

Для получения дополнительной информации обратитесь к «Документации».

Асептическая версия

Асептическая версия двухседельного клапана SMP от Alfa Laval называется SMP-BCA и предназначена для использования в условиях асептики с двойной защитой и стерилизации с применением высоких температур.

Прямолинейная конструкция обеспечивает разделение жидкостей с помощью двух уплотнений на одном плунжере и промежуточной камеры утечки между ними.

Диафрагма из PTFE / резины, следующая за движением плунжера в верхней части корпуса клапана, гарантирует отсутствие увеличения концентрации микроорганизмов в продукте во время обработки.

Нажмите здесь, чтобы увидеть принцип работы.

Соответствие самым строгим гигиеническим стандартам

Клапаны Alfa Laval SMP соответствуют большинству стандартов, требуемых в молочной, пищевой, питьевой отраслях и в отрасли средств личной гигиены.

Пожалуйста, обратитесь к «Документации» для получения дополнительной информации.

Преимущества продукта

Снижает эксплуатационные расходы
Высокая гибкость применения
Соответствие самым строгим гигиеническим стандартам

Производитель	Alfa Laval

Принцип работы

Construction

The construction of the Alfa Laval SMP mixproof valve range varies, depending on the valve model (SMP-BC and SMP-BCA).

The SMP-BC mixproof valve consists of an actuator, bonnet, plug and valve bodies. Three versions are available: a shut-off valve with one valve body, a shut-off valve with two valve bodies, and a changeover valve with three valve bodies. Clamp rings and a plug clip system secure the valve bodies to the actuator. The clamp ring enables you to turn the valve in any direction.

The SMP-BCA mixproof valve consists of the same valve components as the SMP-BC, but is fitted with a PTFE/EPDM diaphragm designed to prevent contamination from external sources and to withstand high temperature. This makes the SMP-BCA ideal for use under aseptic conditions.

Operating principles

The Alfa Laval SMP mixproof valves are controlled from remote location by means of compressed air. The SMP-BC and SMP-BCA mixproof valves have different operating principles, which are described below.

SMP-BC mixproof valve

The SMP-BC mixproof valve is fitted with two small pneumatic normally open (NO) valves, a detecting valve and a CIP-valve.

The valve plug has two seals, which form an atmospheric leakage chamber. Any product leakage is discharged through the detecting valve. The leakage chamber may be cleaned by supplying CIP into the detecting valve. The SMP-BC is insensitive to water hammer in the product line above the plug.

For changeover valves, a single seal plug separates the lower product lines.

SMP-BCA aseptic mixproof valve

The SMP-BCA aseptic mixproof valve is a normally closed (NC) valve with a proven PTFE/EPDM diaphragm. The special designed aseptic diaphragm hermetically seals against intrusion from the atmosphere and ensures full protection against the effects of microorganisms. It also prevents product build-up on the product contact surface.

Two small pneumatic normally open (NO) valves enable a sterile barrier to be established in the leakage chamber through the continuous application of steam. The chamber must be clean and sterile when the main valve is closed.

For changeover valves, a single seal plug separates the lower product lines but does not require the use of a sterile barrier in the leakage chamber.

SMP-BC shut-off valve

smp-bc_shut_off_valve_drawing_frank_79x200

SMP-BCA Aseptic shut-off valve

smp-bca_aseptic_shut_off_valve_drawing_frank_95x208

Options

SMP-BC mixproof valve

Fittings in accordance with required standard
Valve sensing and control devices, including ThinkTop, ThinkTop Basic and IndiTop
Actuator with strong spring
Larger actuator for valve sizes 38-51 mm/DN 40-50
CIP installation kits
Various valve body combinations
Surface roughness, product wetted parts: Ra ≤ 0.8 µm
Product wetted seals of NBR or FPM
Service tool for actuator
Tool for plug seals (Necessary for changing the seals)

SMP-BCA mixproof valve

Fittings in accordance with required standard
Valve sensing and control devices, including ThinkTop, ThinkTop Basic and IndiTop
Larger actuator for valve sizes 38-51 mm/DN 40-50
CIP installation kits
Various valve body combinations
Surface roughness, product wetted parts: Ra ≤ 0.8 µm
Product wetted seals of NBR and PTFE or FPM and PTFE
Service tool for actuator
Tool for plug seals (Necessary for changing the seals)
