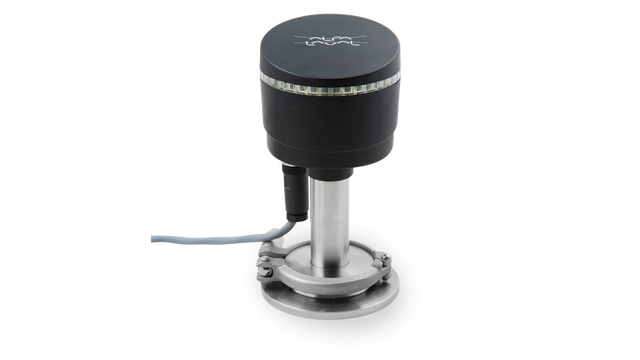

Rotacheck Alfa Laval

Name: Rotacheck Alfa Laval
Brand: Alfa Laval
SKU: 1773
Rating: 5 (1 reviews)

Категории: Приборы контроля очистки, Alfa Laval Метки: Биотехнология, Переработка молока, Производство напитков, Производство пищевых продуктов, Фармацевтика

Rotacheck представляет собой интеллектуальный датчик, с помощью которого в процессе безразборной мойки подтверждается эффективность работы роторной струйной головки Toftejorg. Это проверенный и надежный способ улучшения контроля качества очистки резервуаров.

Контроль вращения роторных струйных головок

Система Альфа Лаваль Rotacheck представляет собой интеллектуальный датчик, с помощью которого в процессе мойки резервуара оценивается правильность работы роторных струйных головок Toftejorg. Датчик предназначен для применения во всех типах резервуаров санитарного исполнения и маркируется символом сертификации 3-А и знаком Европейского объединения гигиенического инжиниринга и дизайна (EHEDG).

Датчик выпускается в двух исполнениях – Rotacheck Basic и Rotacheck+, оба из которых разрешены для применения в опасных по взрыву средах (Зона 0/20 при контакте с продукцией и Зона 2/22 при отсутствии контакта с продукцией).

Безопасная и гигиеничная мойка резервуаров

Механическая конструкция и технология изготовления датчика Альфа Лаваль Rotacheck запатентованы. Датчик оснащен специальным сенсором, который точно и безошибочно регистрирует, контролирует и оценивает параметры вращения и результат воздействия роторной струйной головки. В случае обнаружения малейшего отклонения параметров вращения или воздействия от заданных, датчик автоматически посылает сигнал ошибки, благодаря чему система управления и оператор могут предпринять меры для восстановления оптимального функционирования.

Кроме того, датчик Rotacheck может быть использован для деионизированной воды и воды для инъекций, а также в системах, которые в процессе безразборной мойки находятся под давлением.

Простой контроль работы роторной струйной головки

Благодаря датчику Альфа Лаваль Rotacheck, операторы установок и обслуживающий технический персонал могут контролировать правильность функционирования роторной струйной головки, а также быть уверенными в безопасности и эффективности выполнения операций по мойке резервуаров. Встроенная в корпус контрольная лампа отображает состояние роторной струйной головки. Наличие цифровых выходов позволяет подключиться к любой системе управления или ПЛК и обеспечить на предприятии безопасный и постоянный онлайн-контроль операций по мойке резервуаров.

Мойка резервуаров в соответствии с гигиеническими нормами

В системе Rotacheck для подключения к резервуару используется полностью промываемое гигиеничное соединение Альфа Лаваль HTC, обеспечивающее минимальный рост микроорганизмов. Соединение HTC имеет сертификацию EHEDG и маркировку 3-A и представляет собой одно из новейших гигиеничных технологических соединений Альфа Лаваль.

Контроль очистки резервуара роторной струйной головкой

Система Альфа Лаваль Rotacheck для контроля очистки резервуара роторной струйной головкой доступна в двух исполнениях:

Rotacheck+ — передовая система со встроенной функцией контроля вращения роторной струйной головки.
Rotacheck Basic — стандартная система, подходящая для контроля вращения ротоной струйной головки и модернизации систем Rotacheck, установленных ранее.

Преимущества

Безопасная и гигиеничная мойка резервуаров
Простой контроль работы роторной струйной головки
Высокоточный сенсор

Производитель	Alfa Laval

Принцип работы

Конструкция

Система контроля Альфа Лаваль Rotacheck для мойки резервуаров роторными струйными головками состоит из блока датчика с верхней крышкой, кольцевых уплотнений, электрического кабеля и/или разъема. Блок датчика имеет измерительную головку, которая размещается внутри обрабатываемого резервуара и подключается к плате датчика, обрабатывающей и передающей сигналы на ПЛК.

Принцип работы

Система Алььфа Лаваль Rotacheck доступна в двух исполнениях с цифровым выходом датчика для двухсторонней связи с ПЛК через интерфейс стандарта PNP.

Rotacheck+

Эта передовая инновационная система оснащена уникальными встроенными функциями обучения и контроля, используемыми для проверки функционирования роторной струйной головки.

В процессе выполнения роторной струйной головкой первого цикла безразборной мойки датчик регистрирует параметры времени и давления в системе мойки и сохраняет их в качестве эталонных. Описывающие уникальную модель определенного процесса мойки эталонные данные включают интенсивность воздействия водяной струи на стенки резервуара (удара), и интервалы времени между такими ударами.

В процессе следущих циклов безразборной мойки расположенный на плате датчика процессор сравнивает фактические параметры с сохраненными в цифровом виде эталонными величинами, и в случае обнаружения какого-либо отклонения между ними информирует об этом оператора.

Рабочее состояние вращающейся струйной головки передается через цифровой выход ПЛК, а также отображается с помощью контрольной лампы. Возможны три сигнала обратной связи системы:

Вращение соответствует «OK»: параметры работы роторной струйной головки соответствуют данным, сохраненным в течение первоначального цикла безразборной мойки, что подтверждает правильное функционирование струйной головки.
Тревога: параметры работы роторной струйной головки выходят за допустимые эталонные значения, сохраненные в течение первоначального цикла безразборной мойки.
