Система сепарации Alfa Laval BTUX включает уникальную комбинацию конструктивных особенностей, обеспечивающих оптимальную эффективность сепарации и концентрации в биотехнологических процессах.

Получить консультацию

Категории: Тарельчатые сепараторы, Alfa Laval Метки: Биотехнология, Переработка молока

Система сепарации Alfa Laval BTUX была специально разработана для обеспечения оптимальной эффективности сепарации и концентрации в биотехнологических процессах.

Сепараторы BTUX используют тот факт, что шлам концентрированных твердых веществ является псевдопластичным и легко течет в барабане против центробежной силы. Это означает, что рекуперированные твердые вещества могут быть получены с низким потреблением энергии в замкнутой системе под давлением. Поэтому гигиенические условия очень хорошие и дополнительно улучшаются за счет процедуры CIP на полной скорости.

Уникальная конструкция вихревых сопел

Как и модели сепараторов FEUX и MBUX, барабан сепаратора BTUX оснащен уникальными вихревыми соплами Alfa Laval, которые обеспечивают производительность, не имеющую аналогов у обычных сопловых центрифуг. С помощью саморегулирующихся вихревых сопел концентрация выгружаемой твердой фазы может поддерживаться на высоком и постоянном уровне независимо от колебаний расхода или концентрации подачи. Таким образом, центрифуга может работать ближе к точке засорения, не увеличивая риск засорения.

Система сепаратора BTUX предназначена для автоматического выброса промытых твердых веществ во время цикла очистки, что делает её особенно подходящей для технологических линий, оборудованных автоматической очисткой на месте (CIP).

Полная система сепарации

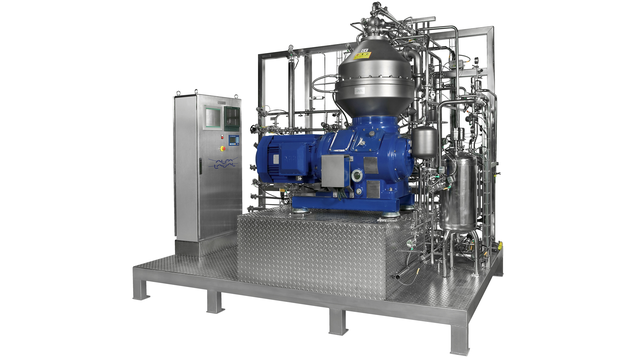

BTUX доступен в различных размерах, охватывая широкий спектр технологических требований. Полная система сепарации BTUX состоит из сепаратора BTUX, электродвигателя, циклона для твердой фазы, панели распределительного устройства и пускателя, панели управления, блока клапанов, расходомера, смотровых стекол, гибких соединений и другого сопутствующего оборудования.

Преимущества

Саморегулирующиеся вихревые сопла для оптимальной сухости концентрата и минимального риска засорения
Возможность стерилизации и высокие перегрузки (g-силы)
Гигиеничное исполнение

Производитель	Alfa Laval

Принцип работы

BTUX separators exploit the fact that the slurry of concentrated solids is pseudo-plastic and flows easily in the bowl against the centrifugal force. This means that the recovered solids can be obtained using relatively little energy in a closed system under pressure.

Separation takes place in the disc type bowl which is equipped with concentrate tubes and vortex nozzles. The heavy solids phase is moved outwards by the centrifugal force in to the solids pockets at the bowl periphery and from there through concentrate tubes and internal vortex nozzles into the paring tube chamber, where the concentrate is skimmed off by the paring tube and discharged under pressure. The clarified liquid phase is displaced towards to the centre through the disc stack. This phase is then discharged under pressure by means of a built in paring disc.

The valve slide under the bowl bottom opens the discharge valves momentarily, permitting the ejections of solids.

Self-regulating vortex nozzles

The unique vortex nozzles automatically compensate for variations in the feed flow rate or feed solids concentration to ensure a constant concentration of the discharge solids phase.

The self-regulating feature is based on the relationship be-tween the viscosity of the liquid entering the vortex chamber and the effect of its rotation velocity on the pressure drop.
The concentrate enters the chamber of the vortex nozzle tangentially at the periphery, forms a whirl in the vortex chamber and leaves through a hole in the centre of the nozzle. The inlet and outlet pressure of the liquid is similar to normal pressure drops. In principle, these pressure drops are not affected by the viscosity of the concentrate. The pressure drop created by the spin, or whirl, of the concentrate in the vortex chamber is high, if the rotation velocity is high, and low at low velocities.
