Система AL-mem UF представляет собой систему тангенциальной ультрафильтрации, предназначенную для автоматически управляемого концентрирования продукта в непрерывном режиме.

Получить консультацию

Категории: Производственные установки, Alfa Laval Метки: Агропромышленные технологии, Биотехнология, Биотопливо, Переработка молока, Производство напитков, Производство пищевых продуктов, Промышленная водоподготовка и очистка промышленных сточных вод, Фармацевтика

Система Alfa Laval Membrane-UF представляет собой установку тангенциальной ультрафильтрации, предназначенную для автоматически управляемого концентрирования продукта в непрерывном режиме. Система предлагает экономически эффективные стандартизированные решения для конкретных требований к концентрированию и спроектирована с минимальным удерживаемым объемом и строгим соблюдением требований гигиены.

Области применения

Система Alfa Laval Membrane-UF (AL-mem UF) обычно используется как стадия концентрирования и очистки в рамках других процессов, уменьшая объем жидкости путем удаления воды и других низкомолекулярных веществ.

Система AL-mem UF может использоваться для экономичного концентрирования белков, камедей и других исходных продуктов перед дальнейшим выпариванием. Установки этого типа широко используются для обработки плазмы крови, желатина, яйца, экстракта пектина, каррагинана и хитозана. Также для производства натуральных красителей и извлечения белка из отходов эти установки являются идеальным выбором.

Фактическая температура процесса связана с конкретным обрабатываемым продуктом. Типичные температуры находятся в диапазоне от 5 до 90 °C (от 41 до 194 °F).

Конструкция

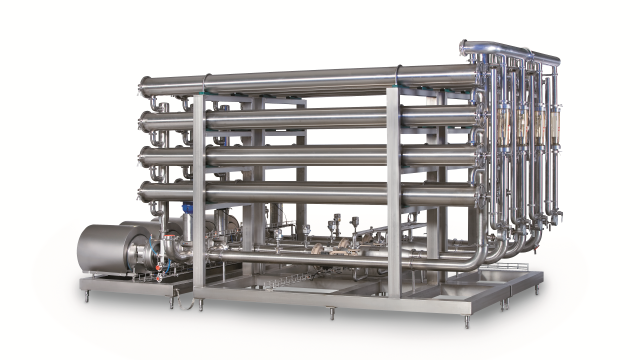

Система Alfa Laval Membrane-UF поставляется в виде установки, смонтированной на раме, с предварительно собранными компонентами и предварительно изготовленными трубопроводами. Она готова к эксплуатации сразу после установки и подключения к внешним системам снабжения.

Система обеспечивает простую, надежную эксплуатацию, а также простое техническое обслуживание благодаря своей предварительно собранной и смонтированной на раме конструкции. Это помогает свести простой к минимуму.

Трубопроводы, насосы, фильтры, клапаны и фитинги, а также панель управления — все изготовлены Alfa Laval. Это дает значительные преимущества с точки зрения эффективного обслуживания и сокращения запаса запасных частей.

Все трубопроводы и оборудование, контактирующие с продуктом или моющими жидкостями, имеют гигиеничное исполнение, как и спиральные мембраны. Стальные детали изготовлены из нержавеющей стали AISI 316L.

Система AL-mem UF контролируется и отслеживается через панель оператора ПЛК, которая включает центр управления двигателями, оснащенный частотными преобразователями на насосах для снижения энергопотребления.

Концентрирование и очистка продукта осуществляются в непрерывном режиме, который автоматически контролируется. Очистка основана на CIP-процедурах, управляемых и контролируемых оператором.

Преимущества

Модули, смонтированные на раме, с предварительно собранными компонентами и предварительно изготовленными трубопроводами
Основные компоненты и панель управления изготовлены Alfa Laval
Все трубопроводы и оборудование, контактирующие с продуктом или моющими жидкостями, имеют гигиеничное исполнение. Детали из нержавеющей стали AISI 316L
Панель оператора ПЛК для управления системой и мониторинга данных
Автоматически управляемое концентрирование продукта в непрерывном режиме
Управляемые оператором процедуры очистки на месте (CIP)

Производитель	Alfa Laval

Принцип работы

How does the ultrafiltration system work?

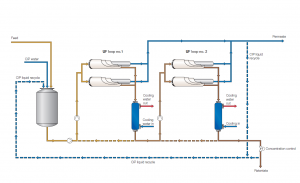

Membrane loops

During the ultrafiltration (UF) process, spiral membranes reduce the volume of a liquid by removing water and other low-molecular substances. The product is introduced into the feed tank system by the level control valve and pumped to a number of membrane filtration stages connected in series (loops). Each ultrafiltration loop consists of a number of housings containing Alfa Laval spiral membranes. The membranes allow salts and water to pass into the permeate stream (rejecting proteins, gums, etc). The concentration of the feed product increases as it passes through the sequence of loops.

The actual process temperature is related to the feed product being treated. Typical temperatures lie in the range of 5^° to 90^°C (41^° to 194^°F).

Pump and cooling system

Each loop has a recirculation pump system to provide the membranes with the appropriate cross-flow to minimize fouling, taking into account the overall capacity of the system. The unit also contains a cooling system to remove heat generated by the pumps. The frequency drivers on pumps keep energy consumption low.

Tank system

The permeate collected from the loops enters the permeate tank system where it is discharged upstream or downstream for recycling or disposal via a drain system.

Flow rate control

The retentate flow rate output is normally controlled by a flow ratio system (VCF value) or by an optional refractometer/density in-line instrument to obtain the desired product concentration or volume reduction.

Control system

The ALMEM-UF system is fully automatic. The easy-to-use MemProC® control system ensures safe and reliable operation and features separate modes where you can select different production, cleaning, sanitization and water recirculation operations, complete with all the necessary sub-sequences.

Product displacement and CIP

Once a cycle has been completed, the product is displaced by water to ensure maximum product recovery. The displacement sequence is followed by a water flushing stem to remove any product residue on the membrane surface. Finally, a CIP sequence cleans the membranes and the loops.
