С ручным управлением
Автоклавируемый
Автоклавируемый
| Вид привода : | с ручным управлением |
| Максимальное рабочее давление: | Мембрана EPDM и FPM 10 бар, PTFE 6 бар |
| Максимальная рабочая температура: | 150°С в зависимости от применения |
| Материал для мембраны: | EPDM, FPM, PTFE |
| Материал для корпуса клапана: | поковка 1.4539, 1.4435 316L из точного литья 1.4435 316L |
| Виды соединений: | Сварные втулки см. таблицу Другие виды соединений см. Оглавление |
|
DN
|

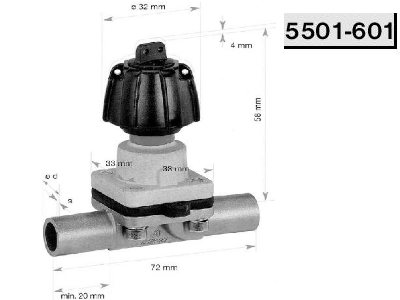

Установочные размеры (мм) | ||||||||
| ISO | DIN | DIN 11850 | NPS | BS O.D. | ASTM 269 | JIS-G | |||
| ИСО | ДИН | ДИН 11850 | 4825 | ASME BPE | 3459 | 3447 | |||
| Предпочтительный ряд | |||||||||
| 4 | 13,5 x 1,6 | 6 x 10 | |||||||
| 6 | 13,5 x 1,6 | 8 x 10 | |||||||
| 8 | 13,5 x 1,6 | 10 x 10 | 1/4″ | 6,35 x 1,20 | 6,35 x 0,89 | 13,8 x 1,65 | |||
| 10 | 13,5 x 1,6 | 12 x 1,0 | 13 x 1,5 | 14 x 2,0 | 3/8″ | 9,53 x 1,20 | 9,35 x 0,86 | ||
| 15 | 13,5 x 1,6 | 1/2″ | 12,70 x 1,20 | 12,70 x 1,65 | |||||
