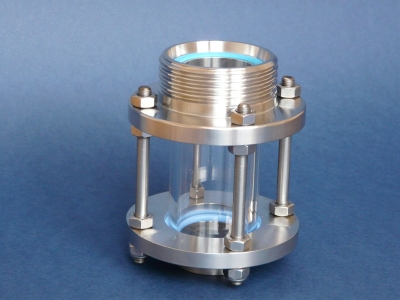

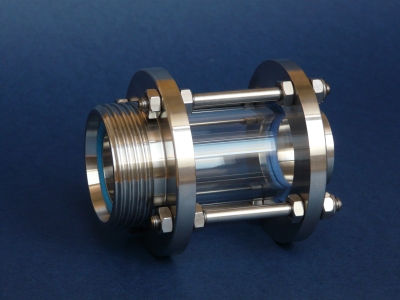

Диоптр трубный резьба – сварка применяется для визуального контроля (360 градусов) цвета, мутности и уровня жидкой среды в трубопроводе. Изготовленный из нержавеющей стали и закаленного стекла трубный диоптр, или по другому, смотровое стекло, не снижает надежность и герметичность системы. Состоит из стекла защищенного сеткой, либо без нее. Смотровое окно зажимается между стальными фланцами с ответными патрубками.
Диоптры нержавеющие стандарта DIN производятся по немецкому метрическому стандарту DIN, все измерения в миллиметрах. Самый распространенный стандарт в Украине для трубной и запорной арматуры.
|

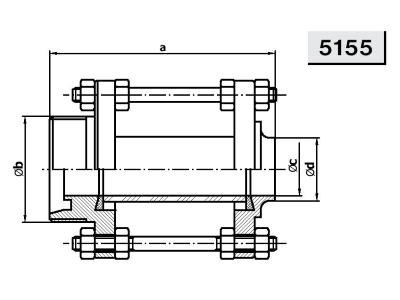

DN
|
Размер | |||||
| b | c | d | кг | |||
| резьба DIN 405 | ||||||
| 25 | 52 x 1/6″ | 26 | 31 | 0,502 | ||
| 32 | 58 x 1/6″ | 32 | 37 | 0,601 | ||
| 40 | 65 x 1/6″ | 38 | 43 | 0,800 | ||
| 50 | 78 x 1/6″ | 50 | 55 | 0,980 | ||
| 65 | 95 x 1/6″ | 66 | 72 | 1,290 | ||
| 80 | 110 x 1/4″ | 81 | 87 | 1,530 | ||
| 100 | 130 x 1/4″ | 100 | 106 | 3,020 | ||
