Листовая обойма со штангой предназначена для крепления и поддержки части трубного распределения. В эксплуатационных условиях крепится привариванием к иной части конструкции и не контактирует с транспортируемой в трубах средой. Листовая обойма со штангой состоит из двух металлических листовых штамповок, соединенных болтами и поддерживающей штанги, приваренной к одной из них. Листовые обоймы поставляются для размера труб по DIN 11851, а именно для: DN 10,15,20,25, 32, 40, 50, 65, 80, 100.
| Производитель | Niob Fluid s.r.o. |
|---|---|
| Марка стали | AISI 304 |
| Размер | DN 104, DN 12, DN 129, DN 154, DN 18, DN 22, DN 28, DN 34, DN 40, DN 52, DN 70, DN 85 |

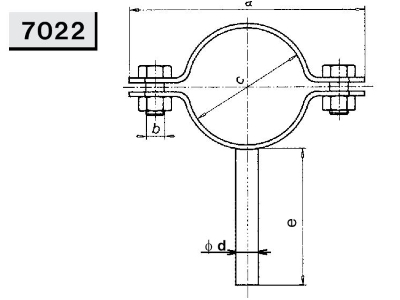

Размеры
|
DN
|
Размер | ||||
| a | b | c | d | e | |
| 12 | 52 | M6 | 12 | 8 | 60 |
| 18 | 62 | M6 | 18 | 8 | 60 |
| 22 | 62 | M6 | 22 | 8 | 60 |
| 28 | 69 | M6 | 28 | 8 | 60 |
| 34 | 80 | M6 | 34 | 8 | 60 |
| 40 | 88 | M8 | 40 | 10 | 60 |
| 52 | 105 | M8 | 52 | 10 | 70 |
| 70 | 125 | M8 | 70 | 12 | 70 |
| 85 | 138 | M8 | 85 | 12 | 80 |
| 104 | 160 | M8 | 104 | 14 | 80 |
| 129 | M8 | 129 | 14 | 100 | |
| 154 | M8 | 154 | 14 | 100 | |
| 204 | M8 | 204 | 14 | 100 | |
Руководство по эксплуатации
7022 Руководство по эксплуатации.pdf
Нажмите чтобы скачать
