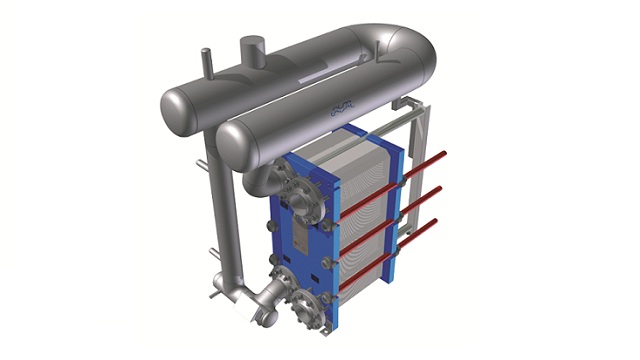

U-Turn — это жидкостный сепаратор, специально разработанный для использования с пластинчатыми теплообменниками в аммиачных системах. Модуль, включающий сепаратор и пластинчатый теплообменник, обеспечивает минимальные потери на перепад давления и максимальную энергоэффективность.

Получить консультацию

Категории: Холодильные системы, Alfa Laval Метки: Промышленное охлаждение, Холодильное оборудование для морских судов, Холодильное оборудование коммерческой серии

Alfa Laval U-Turn разработан для максимально эффективного использования передовых технологий пластинчатых теплообменников Alfa Laval. Установленная сверху, автономная система U-Turn может быть легко смонтирована на совместимый пластинчатый теплообменник. Она может обеспечивать работу с аммиаком в диапазоне мощностей от 200 до 1400 кВт при температуре испарения 0°C и от 50 до 500 кВт при температуре испарения -40°C.

Модуль обеспечивает эффективную и компактную установку с меньшей вертикальной высотой и общими габаритами по сравнению с любыми другими решениями.

Ключевые конструктивные особенности

Компактные размеры
Меньшая высота и длина, что позволяет производить установку на месте без разборки
Не требуются дополнительные опоры, так как сепаратор U-Turn полностью поддерживается пластинчатым теплообменником
Простота технического обслуживания, так как обе стороны пластинчатого теплообменника полностью доступны
Все соединения для аммиака расположены с одной стороны, что упрощает монтаж
Интегрированный слив масла
Нержавеющая сталь, обеспечивающая коррозионную стойкость и отсутствие необходимости в поверхностной обработке

Готовность к установке

Модуль U-Turn поставляется в короткие сроки благодаря стандартизации. Это полностью функциональный модуль от одного поставщика, имеющий маркировку CE, а также одобрение в соответствии с Директивой по оборудованию, работающему под давлением (PED).

Производитель	Alfa Laval

Принцип работы

It ensures efficient separation – due to the use of four different
separation methods.
The short vertical ammonia driving columns, allowing small
temperature approaches and high system efficiency.
Sliding support allows thermal expansion, ensuring no
thermal tensions build up.
Significant oil pot volume in standard execution enough
for manual drain
Separation based on droplet size 0.15 mm
Margin for separation is 25% plus one nominal diameter
Maximum separation gas velocity is restricted to 60% of
the re-entrainment velocity, avoiding liquid brought back
to the gas flow.
Extra safety margin from 180° U-bend.

Ready to install

The U-Turn module is delivered within short time, due to standardization. It is a fully functional module from one supplier and carries the CE-stamp, as well the approval from PED (Pressure Equipment Directive).
