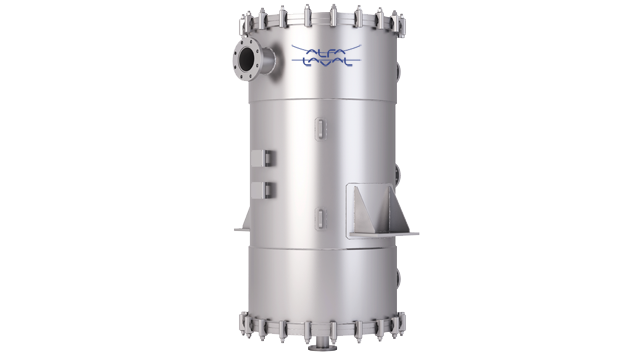

Спиральные теплообменник Альфа Лаваль типа 2 применяется для работы с двухфазными средами, как при конденсации, так и при испарении (ребойлинге). При такой конфигурации спираль всегда устанавливается вертикально. Конденсация в противотоке с минимально возможным падением давления.
В такой конфигурации спиральный теплообменник всегда установлен вертикально. Компактность теплообменника Альфа Лаваль типа 2 и возможность вертикального монтажа позволяют установливать его на очень малой площади – в сравнении с эквивалентным кожухотрубным аппаратом – и уменьшать массу опорных конструкций и сложность обвязки.
Теплообменник Альфа Лаваль типа 2 обеспечивает не столько противоток, сколько поперечный поток. Поскольку на стороне конденсации имеется широкий канал, в контуре конденсации, как правило, давление падает незначительно, поэтому такой теплообменник идеально подходит для вакуумной конденсации.
Области применения:
- Газы: чистый пар и смеси с инертными газами.
- Пар/жидкость: верхние конденсаторы, обратные охладители, ваккумные конденсаторы, конденсаторы выпара, ребойлеры с загрязняющими средами и газоохладители.
Спиральный теплообменник OTS типа 2 имеет одноканальную конструкцию, т.е. каждой рабочей среде выделен один канал. Это позволяет одной среде перемещаться в спиральном потоке, тогда как другая движется в поперечном напрвлении, параллельно оси спирального элемента. Канал спирального потока заварен с обоих концов, в то время как другая рабочая среда проходит через открытый спиральный элемент. Такая конструкция позволяет сочетать высокую скорость потока жидкости в закрытом контуре спирали и низкое падение давления в поперечном потоке на стороне пара.
