Пробоотборный клапан Unique Alfa Laval

Name: Пробоотборный клапан Unique Alfa Laval
Brand: Alfa Laval
SKU: 1718
Availability: InStock
Rating: 5 (1 reviews)

Пробоотборные клапаны Unique от Alfa Laval позволяют получить репрезентативные образцы продуктов питания и напитков, средств личной гигиены и продукции биофармацевтической промышленности.

Получить консультацию

Категории: Пробоотборные клапаны, Alfa Laval Метки: Cредства личной гигиены, Биотехнология, Биотопливо, Бытовая химия, Переработка молока, Производство напитков, Производство пищевых продуктов, Фармацевтика

Превосходный гигиенический отбор проб с использованием запатентованного двойного седла.

С помощью пробоотборных клапанов Unique от Alfa Laval вы можете брать репрезентативные пробы в различных гигиенических процессах, включая производство продуктов питания и напитков, средств личной гигиены и биофармацевтическую промышленность. Эти надежные одно- и двухседельные клапаны обеспечивают высокую точность, исключительную воспроизводимость и превосходную надежность, которые требуются для высококачественного и экономичного отбора проб. Эргономичная рукоятка обеспечивает исключительный контроль и удобство во время работы.

Асептический и стерилизованный раствор для безопасного отбора проб

Конструкция обеспечивает гигиенический и защищенный от загрязнений пробоотбор
Простота в эксплуатации благодаря простому принципу работы
Высоконадежная работа (давление до 10 бар) и трехлетняя гарантия на все неизнашиваемые детали
Безопасный отбор проб с помощью таких свойств, как невозвратные быстросоединяемые муфты, разгрузочный клапан для пара и многое другое
Улучшенная легкость очистки — корпус клапана, изготовленный из цельной заготовки из нержавеющей стали, обеспечивает гладкие поверхности без трещин, исключающие риск образования бактерий

Сертификация, спецификации и стандарты: все пробоотборные клапаны Unique спроектированы, испытаны и одобрены в соответствии с рекомендациями Европейской группы гигиенического проектирования и инжиниринга и имеют разрешение на использование символа 3-A. Все компоненты, контактирующие с продуктом, изготовлены из аустенитной нержавеющей стали 1.4404 (316L). Сертификат EN10204 3.1 поставляется с клапаном. Для получения дополнительной информации см. документацию.

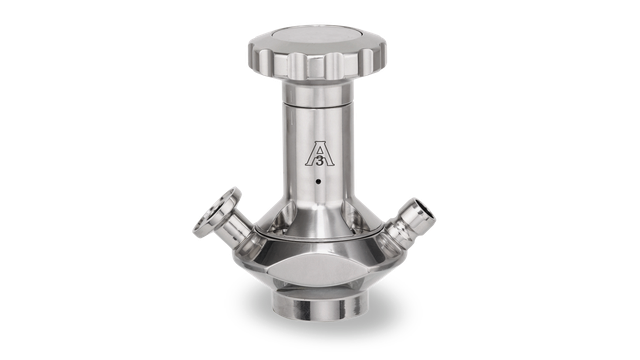

Пробоотборный клапан Unique компании Alfa Laval состоит из корпуса клапана, исполнительного механизма и мембранного уплотнения. Резиновое мембранное уплотнение расположено на штоке исполнительного механизма и используется как растягиваемая пробка. Корпус клапана, изготовленный из цельной заготовки из нержавеющей стали, устраняет необходимость в сварке. Таким образом, это предотвращает образование пор и растрескивание в сварных швах, а также риск образования бактерий.

Ассортимент продукции и аксессуары

Пробоотборные клапаны Unique выпускаются в одно- или двухседельном исполнении и поддерживают рабочее давление до 6 бар и максимальную температуру 130 °C. Мембранные уплотнения изготовлены из синтетического этиленпропиленового каучука (СКЭП) или силикона, одобренных Управлением по контролю за продуктами и лекарствами США (FDA). Доступен ручной или пневматический привод. Другие варианты исполнения включают разные типы корпусов клапанов, соединений, приводов и аксессуаров.

Тип клапана	Размер	Тип продукта	Максимальный размер частиц
Одинарное седло Двойное седло	Тип 4	Низкая вязкость	До 2,5 мм
Одинарное седло Двойное седло	Тип 10	Средняя вязкость	До 7 мм
Одинарное седло Двойное седло	Тип 25	Высокая вязкость	До 20 мм

Принадлежности для отбора проб

Alfa Laval предлагает широкий ассортимент высококачественных принадлежностей для отбора проб, позволяющий пользователям получать комплексные решения для отбора проб. К ним относятся обратные клапаны, быстросоединяемые муфты, предохранительный клапан для стерилизации паром и парогенератор Alfa Laval, который позволяет выполнять стерилизацию паром, когда нет постоянной подачи пара.

Производитель	Alfa Laval

Принцип работы

Односедельные пробоотборные клапаны Unique

Предназначенный для стандартного гигиенического отбора проб односедельный пробоотборный клапан имеет два положения: открытый и закрытый. Его можно легко модернизировать до двухседельного клапана, заменив ручку или привод с помощью набора для модернизации.

Открытое положение для начала процесса отбора проб
Ручной клапан: поверните ручку против часовой стрелки, чтобы открыть клапан.
Пневматический клапан: откройте клапан, включив привод.

В открытом положении шток клапана и мембрана отводятся, что позволяет продукту свободно течь через открытый клапан.

Закрытое положение для стерилизации
Ручной клапан: поверните ручку по часовой стрелке, чтобы остановить процесс отбора проб и закрыть клапан
Пневматический клапан: закройте воздушное соединение.

Это действие перекрывает поток и обеспечивает канал между соединительными шлангами для стерилизации. Если для стерилизации на месте используется пар, рекомендуем использовать дополнительный разгрузочный клапан на выходе.

Новый уровень точности благодаря новой запатентованной технологии

Односедельная технология может усложнять полную стерилизацию. В закрытом положении мембранное уплотнение соприкасается с седлом клапана. Эти точки соприкосновения практически невозможно очистить вследствие плотного сжатия поверхностей, поэтому на них могут скапливаться остатки продуктов и микроорганизмы. Вы можете обеспечить дополнительный уровень безопасности, используя уникальную двухседельную технологию Alfa Laval. Односедельную версию можно легко модернизировать до двухседельного пробоотборного клапана Unique с помощью простого в использовании набора для модернизации.

Двухседельные пробоотборные клапаны Unique

Специально спроектированные двухседельные пробоотборные клапаны Unique — отличный выбор для применений, требующих более высокой степени очистки. Запатентованная двухседельная технология обеспечивает более высокую степень очистки и стерилизацию седла клапана и соединений труб. Предназначенный для по-настоящему стерильного отбора проб двухседельный пробоотборный клапан имеет три положения: открыт, закрыт и стерилизация.

Открытое положение для начала процесса отбора проб
Ручной клапан: поверните ручку против часовой стрелки, чтобы открыть клапан.
Пневматический клапан: подайте воздух в открытое соединение. Шток клапана и мембранное уплотнение будут отведены, что обеспечит свободный поток продукта через открытый клапан.

Закрытое положение для остановки процесса отбора проб
Ручной клапан: поверните ручку по часовой стрелке.
Пневматический клапан: отключите подачу воздуха в открытое соединение.

Положение стерилизации:
Ручной клапан: поверните ручку по часовой стрелке до положения выпуска пара.
Пневматический клапан: подайте воздух на соединение выпуска пара. После этого внутренний вал головки клапана выдвинется в направлении внутреннего седла, что остановит поток продукта в отверстии клапана. Одновременно выдвинется наружный вал головки клапана, подняв мембранное уплотнение относительно его обычного седла. Это открывает доступ к труднодоступным местам на поверхности седла, что позволяет выполнять тщательную стерилизацию, благодаря чему двухседельный клапан отбора проб Unique обеспечивает 100%-й репрезентативный отбор проб.

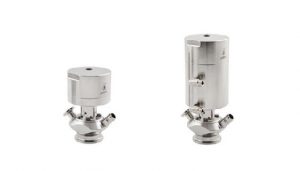

Конфигурация с пневматическим приводом

Пробоотборный клапан Alfa Laval Unique может оснащаться ручным или пневматическим приводом. Пневматический привод обеспечивает возможность удаленного отбора проб, а для позиционирования клапана можно добавить бесконтактный переключатель индикации.

В односедельной конфигурации пневматический привод открывает и закрывает клапан.

При использовании двухседельного пробоотборного клапана пневматический привод дополнительно обеспечивает полную стерилизацию всего седла клапана и трубных соединений.
