Компактный теплообменник Альфа Лаваль, предназначенный специально для применения в фармацевтической отрасли в качестве охладителя воды.

Получить консультацию

Категории: Кожухотрубные теплообменники, Alfa Laval Метки: Биотехнология, Фармацевтика

Компактный теплообменник Альфа Лаваль, предназначенный специально для применения в фармацевтической отрасли в качестве охладителя воды. Pharma-X остается дезинфицированным, даже когда не используется (в режиме ожидания).

Эффективное охлаждение в месте использования.

Простая установка

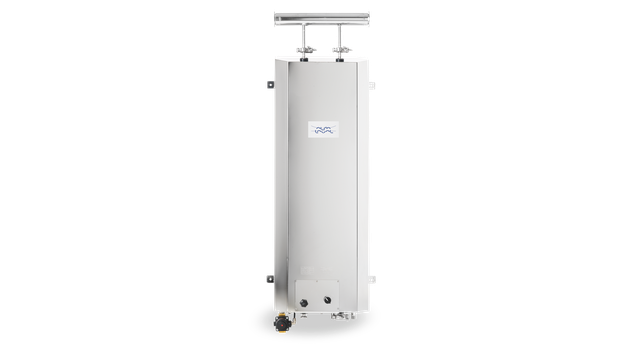

Теплообменник Pharma-X компании Альфа Лаваль представляет собой готовый к подключению модуль, подходящий для любой водной системы. Для обепечения быстрого и простого монтажа Pharma-X поставляется в виде единого герметичного модуля с трубкой Пито и ручными либо автоматическими клапанами.

Установленный в систему водоснабжения Pharma-X может рассматриваться как вспомогательный контур основного контура.

Санитарное исполнение

Pharma-X отвечает самым строгим отраслевым гигиеническим стандартам и требованиям контрольных органов.

Уникальная конструкция

Спроектирован для исключения риска контаминации. Он не имеет внутренних швов и обеспечивает полное дренирование на стороне продукта, благодаря отсутствию тупиковых участков.

Все смачиваемые продуктом поверхности электрополированы, используются бесшовные трубы.

Малая инерционность

При переключении из режима ожидания в режим охлаждения, холодная вода становится доступна уже через несколько секунд.

Быстродействие и экономичность

За счет малого внутреннего объема и малой инерционности теплообменника вода охлаждается в течении нескольких секунд, при этом потери воды для инъекций и очищенной воды минимальны.

Минимальный уход

Pharma-X практически не требует обслуживания, ввиду отсутствия внутренних прокладок.

Стандартные типоразмеры

Модели Pharma-X выпускаются четырех стандартных типоразмеров, с площадью теплопередающей поверхности от 0,3 до 1,0 м² и производительностью от 1000 до 1500 л/ч.

Теплообменник типа «труба в трубе»

Уникальная конструкция теплообменника обеспечивает создание интенсивного турбулетного потока. Это препятствует образованию биопленки и способствуют повышению эффективности теплопередачи, что сводится, в итоге, к уменьшению расхода охлаждающей воды.

Преимущества

Простая установка
Уникальная конструкция
Быстродействие и экономичность

Производитель	Alfa Laval

Принцип работы

Теплообменник Pharma-X состоит из трех отдельных труб, концентрически расположенных одна в другой.

Принцип работы

Продукт поступает в центральный канал (рис. 1), а охлаждающая среда движется во внутреннем и внешнем каналах в противоположном направлении. В результате противоточной схемы движения потоков обеспечивается высокий коэффициент теплопередачи.

Этот теплообменник предназначен для охлаждения воды непосредственно в месте использования и всегда находитя в дезинфицированном состоянии. В режиме ожидания (рис. 3) часть горячей воды для инъекций отбирается через трубку Пито (рис. 2), что поддерживет постоянный поток через теплообменник. Забор горячей воды для инъекций возможен через точку отбора. Когда необходима холодная вода для инъекций, режим охлаждения активируется воздушным выключателем, который закрывает клапан рециркуляции и открывает клапан охлаждающей воды. Холодная вода для инъекций доступна через несколько секунд, при этом нет необходимости промывки или дренажа системы перед отбором воды для инъекций или очищенной воды.

centre_channel_fugure_1 pitot_tube_figure_2 standby_and_cooling_mode_figure_3and4
