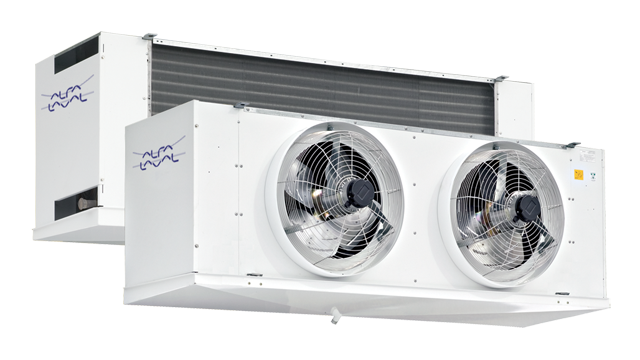

Helpman TYR-A Alfa Laval

Name: Helpman TYR-A Alfa Laval
Brand: Alfa Laval
SKU: 2104
Availability: InStock
Rating: 5 (1 reviews)

Промышленные воздухоохладители с воздухораспределительным рукавом и трубками из нержавеющей стали. Региональная доступность: только Азия.

Получить консультацию

Категории: Воздухоохладители, Alfa Laval Метки: Производство напитков, Промышленное охлаждение

Промышленные воздухоохладители Helpman TYR-A разработаны для применения с воздухораспределительным рукавом. Все модели оснащены кольцом для крепления рукава и двигателями вентиляторов, способными создавать дополнительное внешнее давление, необходимое для правильного функционирования системы с воздухораспределительным рукавом. Подходят для применений, таких как технологические помещения, рабочие производственные зоны и охлаждение теплиц.

Стандартная конфигурация

Теплообменник
– 4 модуля блока теплообменника
– Глубина 4 или 6 рядов трубок
– Трубки из нержавеющей стали ø 16 мм
– Шаг трубок 50 x 50 мм, квадратное расположение
– Гофрированные алюминиевые рёбра
– Шаг оребрения 4, 6 и 7 мм
1-3 вентилятора, доступных в ряде различных исполнений. Диаметры воздухораспределительного рукава от Ø 450 до Ø 730 мм. Двигатели вентиляторов закрытого исполнения, брызгозащищённые, класс защиты IP55. Двигатели оснащены тепловым защитным устройством в обмотках, подключённым к отдельным клеммам в коробке. Исполнение с высокой и низкой скоростью вентилятора:
– 1500 об/мин (исполнение H)
– 1000 об/мин (исполнение L)
Корпус из коррозионностойкого материала алюминий/сендзимир с белым эпоксидным покрытием (RAL 9003). Откидные, закрытые торцевые крышки. Откидной сливной поддон, дренаж(и) 32 мм. Подключение ПВХ, свободно регулируемое в горизонтальное или вертикальное положение.
Распределение хладагента оптимизировано под применяемый хладагент.
Подсоединения хладагента на правой стороне (вид со стороны вентилятора).
Оснащён вентилем Шредера на всасывающем соединении для целей тестирования.
Достаточно места для установки терморегулирующего вентиля внутри корпуса.
Подходит для систем с сухим расширением или с насосной циркуляцией.
Поставляется в монтажном положении. Воздухоохладители смонтированы на деревянных балках. Установка может производиться с помощью вилочного погрузчика.

Опции

Для полного обзора всех доступных опций и дополнительных технических характеристик обратитесь к листовке продукта.

Технические характеристики

Температура кипения от +5 до -15 °C
Хладагенты: аммиак (R-717), все H(C)FC, рассол, CO₂
Производительность: (SC2) от 4 до 41 кВт
Диаметр воздухораспределительного рукава: от 450 до 730 мм

Ограниченная доступность

Данный продукт доступен только на азиатском рынке.

Запасные части доступны по всему миру.

Подбор оборудования и конфигурация выполняется с помощью программы AlfaSelect Air.

Производитель	Alfa Laval

Принцип работы

ahe_coil_420x275

Alfa Laval finned coil air heat exchangers have been designed to achieve an optimized exchange of thermal energy between air and a refrigerant or fluid. The ‘heart’ of our air heat exchangers is the finned coil, built up from a circuit of interconnected tube serpentines and fins to increase the heat exchanging surface. Thanks to the combination of key design variables (coil materials, coil geometry, casing design, fan type), air units are very versatile heat exchangers with a great variety of applications in many industries. Alfa Laval supplies finned coil air heat exchanger products for a wide variety of applications.

hiw_coolers_condensers_420x265

Air coolers & air-cooled condensers

Air coolers and air-cooled condensers are key components in air cooling and air conditioning systems. On the refrigerant side the most common media are a brine or an evaporating refrigerant like H(C)FC, ammonia or CO2. A chilled brine may be supplied from a chiller that is potentially located far away, but a liquified refrigerant must come from a nearby condensing unit. When an evaporating refrigerant is used, the cooling coil is the evaporator in the vapour-compression refrigeration cycle (‘direct expansion’ or ‘DX’ system).
