Теплообменник AQ серия Alfa Laval

Name: Теплообменник AQ серия Alfa Laval
Brand: Alfa Laval
SKU: 2202
Availability: InStock
Rating: 5 (1 reviews)

Теплообменники Альфа Лаваль AlfaQ™ используются в системах ОВиКВ. Модельный ряд сертифицирован по стандарту AHRI.

Получить консультацию

Категории: Разборные пластинчатые теплообменники (РПТО), Alfa Laval Метки: Организация охлаждения в системах ОВиКВ, Централизованное теплоснабжение, Централизованные системы охлаждения

Теплообменники Альфа Лаваль AlfaQ™ используются в системах ОВиКВ, например, в пунктах охлаждения централизованных систем холодоснабжения, в системах с льдоаккумуляторами, центрах хранения и обработки данных и системах с естественным охлаждением. Модельный ряд сертифицирован по стандарту AHRI, что гарантирует оптимальные характеристики в соответствии с номинальными значениями, заявленными производителем. Сертификация AHRI — это независимая сторонняя проверка тепловых характеристик оборудования.

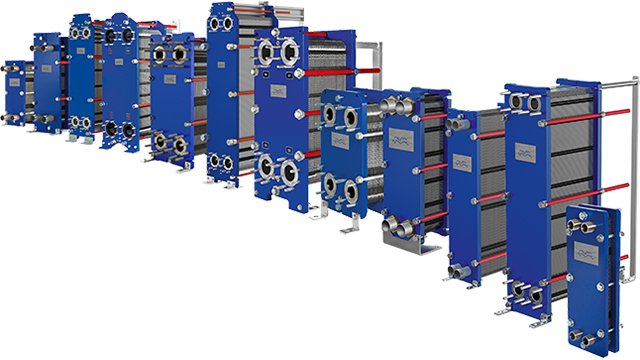

Модельный ряд:

AQ1
AQ1A
AQ1L
AQ2
AQ2A
AQ2L
AQ2S
AQ3
AQ4
AQ4L
AQ6
AQ6L
AQ8
AQ8S
AQ10
AQ10T
AQ14
AQ14S

Продуманное конструктивное исполнение и длительный срок службы

Разборные пластинчатые теплообменники Альфа Лаваль AlfaQ™ отвечают практически всем действующим требованиям по эффективности передачи тепла и независимо от размеров и производительности демонстрируют нашу приверженность оптимизации технологических процессов наших заказчиков.

Благодаря тщательно продуманному конструктивному исполнению эти устройства просты в обслуживании и имеют длительный эксплуатационный ресурс. Ниже приведены некоторые конструктивные особенности:

Уплотнение с системой крепления ClipGrip™ – бесклеевое уплотнение с высочайшей точностью позиционирования, обеспечивающее идеальную герметичность и простоту технического обслуживания.
Клеевое уплотнение – двухкомпонентный эпоксидный клей горячей вулканизации удерживает уплотнение на месте при любых способах очистки теплообменника.
Распределительная площадка CurveFlow™ – обеспечивает использование всей площади теплопередающей поверхности и минимизирует интенсивность образования отложений.

Кроме того, наличие ролика прижимной плиты, опорных подшипников на стяжных болтах и 5-точечной системы центрирования с усиленными монтажными проушинами ускоряет и упрощает разборку и сборку теплообменника; при этом не нужны тяжелые инструменты и нет риска повреждения пластин.

В случае изменения параметров производственного процесса теплообменник серии AlfaQ™ можно быстро и легко модифицировать. Знания и опыт наших специалистов наряду с доступностью комплектующих позволяют заказчикам не беспокоиться о работоспособности приобретенного оборудования.

Различные типы пластин

Теплообменники AlfaQ™ выпускаются с двумя разными конфигурациями пластин:

Одиночная пластина с шевронным рисунком рифления для параллельного потока, обеспечивающая оптимальные тепловые характеристики и перепад давления.
Одиночная пластина с шевронным рисунком для диагонального потока через теплообменник, который смонтирован горизонтально и требует организации дренажа.

Нет повода для беспокойства

Обладая сетью расположенных по всему миру сервисных центров Альфа Лаваль всегда готова обеспечить поддержку при эксплуатации и техническом обслуживании вашего оборудования, где бы ни были расположены ваши производственные мощности.

Преимущества

Высокий уровень энергоэффективности
Гибкие варианты компоновки
Простота монтажа
Удобство технического обслуживания
Доступ к глобальной сети сервисного обслуживания Альфа Лаваль

Производитель	Alfa Laval

Принцип работы

Общая теплопередающая поверхность разборного пластинчатого теплообменника формируется пакетом гофрированных пластин, смонтированных между опорной и прижимной плитами, что обеспечивает стойкость к воздействию расчетного давления. В качестве уплотнений между пластинами используются прокладки. Для получения максимальных тепловых характеристик и очень малой разности температур между входящим и исходящим потоками жидкости обычно протекают через теплообменник по принципу противотока.

Теплообменники AlfaQ™ могут иметь пластины с различной глубиной штамповки, разными углами шевронного рисунка и формами гофр, которые тщательно рассчитываются и подбираются для обеспечения оптимальных рабочих характеристик. Зона CurveFlow™и распределительная площадка с «шоколадным» профилем рисунка – две конструктивные особенности, обеспечивающие равномерное распределение жидкостей по всей поверхности пластин. В результате используется вся площадь теплопередающей поверхности и отсутствуют застойные зоны, в которых могут образоваться отложения.

Высокая степень турбулентности протекающего между пластинами потока повышает коэффициент теплопередачи, однако приводит к некоторой потере напора. Наши инженеры помогут вам рассчитать необходимые параметры и подобрать модель и конфигурацию под ваши производственные условия. При этом будут обеспечены максимальная тепловая эффективность и минимальные потери давления.
