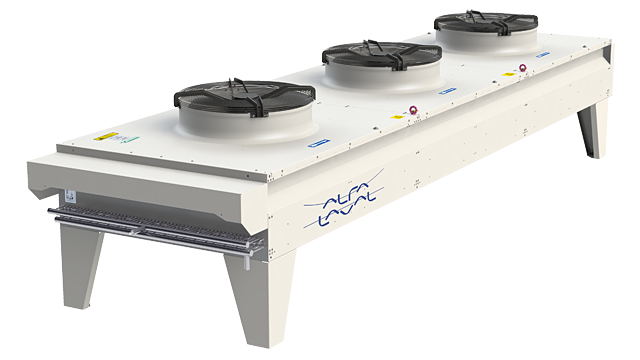

AlfaBlue BN Alfa Laval

Name: AlfaBlue BN Alfa Laval
Brand: Alfa Laval
SKU: 2120
Availability: InStock
Rating: 5 (1 reviews)

Получить консультацию

Категории: Воздушные конденсаторы, Alfa Laval

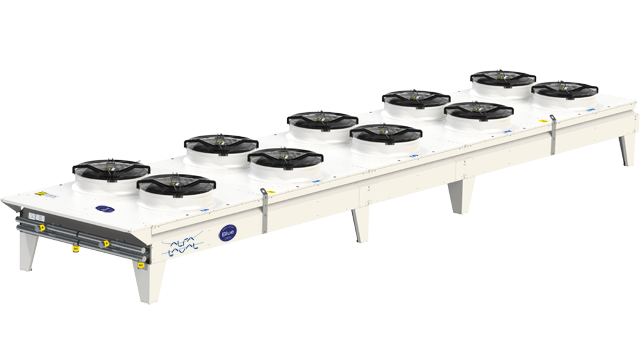

Серия AlfaBlue BN включает широкое разнообразие конденсаторов с воздушным охлаждением при помощи аммиака, рассчитанных на тяжелые условия эксплуатации, для систем кондиционирования и холодильных систем. Конденсаторы AlfaBlue обеспечивают прохождение воздушного потока в горизонтальном и вертикальном направлении, и производятся в двух вариантах исполнения: с одним (BNM) или двумя (BND) теплообменными блоками.

Стандартная конфигурация системы

Теплообменный блок

Благодаря усовершенствованной конструкции теплообменный блок обеспечивает эффективную теплопередачу при минимальном количестве хладагента. Конденсаторы AlfaBlue BNоснащены трубами с гладкой поверхностью из нержавеющей стали. Используется алюминиевое оребрение двух типов:

«Турбо» — для обеспечения максимальной производительности
Промышленное усиленное оребрение (IF) для длительной работы

Возможна разная толщина ребер с разным шагом между ними. Благодаря раздельным точкам подключения в моделях серии D первый и второй теплообменные блоки конденсатора могут работать независимо друг от друга.

Корпус

Жесткая конструкция рамы обеспечивает защиту от вибрации и теплового расширения во время работы конденсатора. Корпус и рама изготовлены из листов оцинкованной стали (класс коррозионной стойкости С4) с белым эпоксидным покрытием RAL 9002 с обеих сторон. Раздельные секции вентиляторов.

Электродвигатели с вентиляторами

Вентиляторы разного диаметра (630, 800, 910 и 1000 мм) с двигателями переменного тока (АС) или электронно-коммутируемыми двигателями (EC) имеют пять уровней производимого шума и работают от источника питания 400 В, 50 Гц, 3 фазы. Двигатели с внешними роторами имеют класс защиты IP 54 по стандарту DIN 40050. Встроенные термоконтакты обеспечивают надежную защиту от перегрева.

Дополнительные варианты исполнения и комплектации

Полный обзор всех дополнительных вариантов исполнения, а также технические характеристики вы найдете в каталоге продукции.

Технические характеристики

Хладагент: аммиак
Мощность: от 20 до 1200 кВт

(темп. воздуха = 25°C, темп. конденсации = 40°C, темп. переохлаждения < 3 K, темп. перегрева = 25 K)

Подбор оборудования и конфигурация выполняется с помощью программы AlfaSelect Air.

Производитель	Alfa Laval

Принцип работы

ahe_coil_420x275

hiw_coolers_condensers_420x265

Воздушные теплообменники Альфа Лаваль с оребренными трубками призваны обеспечивать оптимальный обмен тепловой энергией между воздухом и хладагентом или жидкостью. Сердцевиной наших теплообменников является змеевик, образующий контур из соединенных между собой изогнутых трубок с оребрением для увеличения общей площади рабочей поверхности. Оптимальное сочетание материала и геометрии трубок, конструкции корпуса, типа вентиляторов и других факторов делает эти теплообменники универсальными устройствами с громадным потенциалом для использования во многих отраслях промышленности. Альфа Лаваль производит воздушные теплообменники с оребренными трубками для широкой сферы применения.

Воздухоохладители и конденсаторы для воздушного охлаждения

Это ключевые компоненты систем охлаждения и кондиционирования воздуха. В качестве охлаждающей среды чаще всего используются рассолы или испаряющиеся хладагенты вроде аммиака, H(C)FC или CO₂. Охлажденный рассол может поступать из чиллера, находящегося на расстоянии, а сжиженный хладагент должен подаваться из находящегося поблизости конденсаторного блока. В случае применения испаряющегося хладагента его непосредственное кипение происходит в испарителях охлаждающих устройств каждого из потребителей, циркуляция хладагента в системе осуществляется холодильными компрессорами (система «прямого расширения» (DX)).
