Alfa-V VXD Alfa Laval

Name: Alfa-V VXD Alfa Laval
Brand: Alfa Laval
SKU: 2125
Availability: InStock
Rating: 5 (1 reviews)

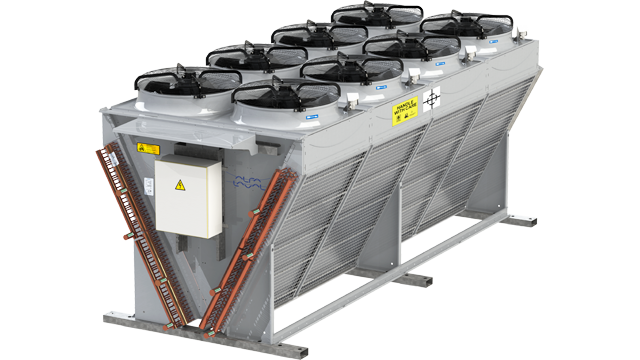

Промышленные V-образные газовые охладители CO2

Категории: Воздушные охладители газа, Alfa Laval

Газовые охладители CO₂ заменяют традиционные воздушные конденсаторы в холодильных системах, разработанных для использования CO₂ в качестве единственного хладагента. Серия Alfa-V представляет собой широкий ассортимент промышленных V-образных газовых охладителей с двумя рядами вентиляторов для применений в кондиционировании воздуха и охлаждении. Воздушные газовые охладители Alfa-V обеспечивают высокую производительность при низком энергопотреблении и компактных размерах.

Стандартная конфигурация

Инновационная конструкция теплообменника на основе медных трубок малого диаметра K65 и гофрированных алюминиевых рёбер обеспечивает превосходный теплообмен. Конструкция разводки полностью оптимизирована под термодинамические свойства CO₂. Коллекторные трубы из нержавеющей стали для соединений сваркой на месте — опционально. Стандартный шаг оребрения 2,1 мм, доступны с двумя типами алюминиевых рёбер:
– Турбо-рёбра для максимальной производительности
– Промышленные рёбра для длительного срока службы
Раздельные соединения обеспечивают возможность независимой работы обоих контуров газового охладителя.
Конструкция рамы обеспечивает высокую жесткость для защиты от вибрации и теплового расширения. Корпус, опоры и каркас изготовлены из коррозионностойкой оцинкованной стали (класс C4-H). Раздельные секции вентиляторов и съёмные вентиляторные кольца.
Соответствующие директиве ErP двигатели вентиляторов AC и EC, доступны в трёх диаметрах вентилятора (800, 910 и 1000 мм) и пяти уровнях шума. Двигатели с внешним ротором, класс защиты IP 54 согласно DIN 40050.
Питание AC: 400/50/3, 400/60/3 и 460/60/3 со встроенными термоконтактами для надежной защиты от тепловой перегрузки. Питание EC: 380-480/50-60/3.

Опции

Для полного обзора всех доступных опций и дополнительных технических характеристик обратитесь к листовке продукта.

Технические характеристики

Хладагент: диоксид углерода CO₂
Производительность: 160 – 1000 кВт
(температура воздуха = 35°C, CO₂ при 90 бар, температура газа на входе/выходе = 120/38°C)

Подбор оборудования и конфигурация выполняется с помощью программы AlfaSelect Air.

Производитель	Alfa Laval

Принцип работы

ahe_coil_420x275

Alfa Laval finned coil air heat exchangers have been designed to achieve an optimized exchange of thermal energy between air and a refrigerant or fluid. The ‘heart’ of our air heat exchangers is the finned coil, built up from a circuit of interconnected tube serpentines and fins to increase the heat exchanging surface. Thanks to the combination of key design variables (coil materials, coil geometry, casing design, fan type), air units are very versatile heat exchangers with a great variety of applications in many industries. Alfa Laval supplies finned coil air heat exchanger products for a wide variety of applications.

Air-cooled gas coolers

CO₂ gas coolers replace traditional air-cooled condensers in refrigerating systems that have been designed for the use of CO₂ as a single refrigerant. Such installations are getting more and more widely used. In air-cooled gas coolers the hot, compressed CO₂ gas flows through the gas cooler coil and is cooled down by the ambient air that is forced through the coil. Due to the thermodynamic properties of CO₂, there is no phase change in the gas cooler. In CO₂ refrigerant systems the refrigerant gas is not liquefied until the next system component – the expansion valve (see illustration above). Air-cooled gas coolers operate with considerably higher pressures than air-cooled condensers.
