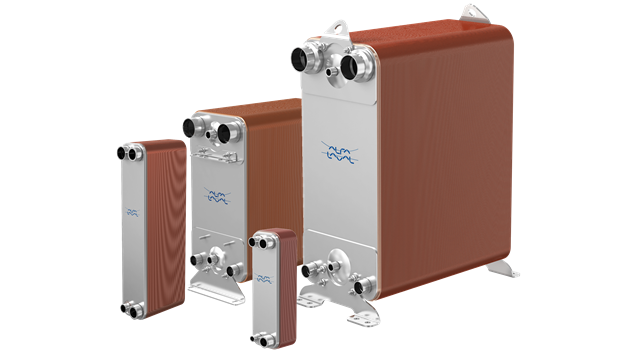

Теплообменник AC Alfa Laval

В паяных теплообменниках, используемых в системах ОВиКВ, эффективная теплопередача обычно обеспечивается при параллельном движении потоков. В одноходовых моделях все соединения находятся с одной стороны теплообменника, что существенно упрощает монтаж.

Схема чередующихся каналов

Когда теплообменник используется в качестве испарителя, каналы, образующиеся между гофрированными пластинами и расположенными по углам портами, располагаются таким образом, что движение рабочих сред по соседним каналам происходит в противоположных направлениях (по принципу противотока). Двухфазный хладагент (пар+жидкость) попадает в теплообменник снизу слева. Параметры пара зависят от режима эксплуатации холодильной установки.

Испарение с отводом сухого пара

Внутри каналов происходит испарение жидкой фазы. Т.к. нужно постоянно иметь определенную степень перегрева – такой технологический процесс называется «испарением с отводом сухого пара». Темно-синяя и светло-синяя стрелки указывают на места входа и выхода хладагента. Охлаждаемая вода (рассол) движется противотоком в соседнем канале; темно-красная и светло-красная стрелки указывают места входа и выхода воды (рассола).

Использование теплообменников AC в качестве конденсаторов

Основные компоненты теплообменника, используемого в качестве конденсатора, те же, что и у испарителя. Хладагент, в виде горячего газа, поступает вверху слева и начинает конденсироваться на поверхности каналов. После того, как газ полностью сконденсируется, он слегка переохлаждается: такой процесс называется «свободная конденсация». Темно-синяя и светло-синяя стрелки указывают на места входа и выхода рассола. Хладагент движется противотоком по соседнему каналу и охлаждается. Темно-красная и светло-красная стрелки указывают на места входа и выхода хладагента.
