С ручным управлением
Автоклавируемый
Автоклавируемый
| Вид привода : | с ручным управлением |
| Максимальное рабочее давление: | Мембрана EPDM и FPM 10 бар, PTFE 6 бар |
| Максимальная рабочая температура: | 150°С в зависимости от применения |
| Материал для мембраны: | EPDM, FPM, PTFE |
| Материал для корпуса клапана: | поковка 1.4539, 1.4435 316L из точного литья 1.4435 316L |
| Виды соединений: | Сварные втулки см. таблицу |
|
DN
|

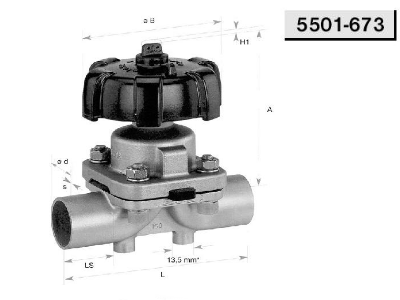

Установочные размеры (мм) | |||||||||
| ISO | DIN | DIN 11850 | NPS | BS O.D. | ASTM 269 | JIS-G | JIS-G | |||
| ИСО | ДИН | ДИН 11850 | 4825 | ASME BPE | 3459 | 3447 | ||||
| Предпочти- тельный ряд |
||||||||||
| 15 | 21,3×1,6 | 18×1,5 | 18×1,0 | 19×1,5 | 20×2,0 | 1/2″ | 12,70×1,20 | 12,70×1,65 | 21,7×2,10 | |
| 20 | 26,9×1,6 | 22×1,5 | 22×1,0 | 23×1,5 | 24×2,0 | 3/4″ | 19,5×1,20 | 19,05×1,65 | 24,2×2,10 | |
| 25 | 33,7×2,0 | 28×1,5 | 28×1,0 | 29×1,5 | 30×2,0 | 1″ | 25,4×1,20 | 34,0×2,80 | 25,4×1,20 | |
| 32 | 42,4×2,0 | 34×1,5 | 34×1,0 | 35×1,5 | 36×2,0 | 42,7×2,8 | 31,8×1,2 | |||
| 40 | 48,3×2,0 | 40×1,5 | 40×1,0 | 41×1,5 | 42×2,0 | 1 1/2″ | 38,1×1,65 | 48,6×2,80 | 38,1×1,50 | |
| 50 | 60,3×2,0 | 52×1,5 | 52×1,0 | 53×1,5 | 54×2,0 | 2″ | 50,8×1,65 | 60,5×2,80 | 50,8×1,50 | |
