Диоптр трубный гайка – гайк применяется для визуального контроля (360 градусов) цвета, мутности и уровня жидкой среды в трубопроводе. Изготовленный из нержавеющей стали и закаленного стекла трубный диоптр, или по другому, смотровое стекло, не снижает надежность и герметичность системы. Состоит из стекла защищенного сеткой, либо без нее. Смотровое окно зажимается между стальными фланцами с гайками для присоединения к трубопроводу.
Диоптры нержавеющие стандарта DIN производятся по немецкому метрическому стандарту DIN, все измерения в миллиметрах. Самый распространенный стандарт в Украине для трубной и запорной арматуры.
|

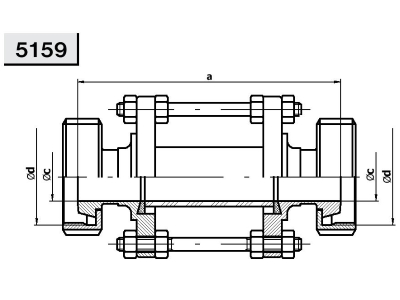

DN
|
Размер | |||||
| c | d | кг | ||||
| резьба DIN 405 | ||||||
| 25 | 26 | 52 x 1/6″ | 0,640 | |||
| 32 | 32 | 58 x 1/6″ | 0,746 | |||
| 40 | 38 | 65 x 1/6″ | 0,972 | |||
| 50 | 50 | 78 x 1/6″ | 1,872 | |||
| 65 | 66 | 95 x 1/6″ | 2,622 | |||
| 80 | 81 | 110 x 1/4″ | 3,632 | |||
| 100 | 100 | 130 x 1/4″ | 4,519 | |||
