DN
|

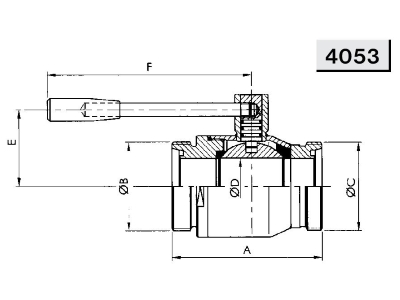

Размер | |||||
| a | c | d | e |
кг
|
||
| Резьба DIN | ||||||
| 10 | 71 | 10 | 28 x 1/8″ | 45 | 0,720 | |
| 15 | 76 | 16 | 34 x 1/8″ | 45 | 0,730 | |
| 20 | 78 | 20 | 44 x 1/6″ | 50 | 0,840 | |
| 25 | 83 | 26 | 52 x 1/6″ | 55 | 1,140 | |
| 32 | 95 | 32 | 58 x 1/6″ | 65 | 1,770 | |
| 40 | 108 | 38 | 65 x 1/6″ | 77 | 2,720 | |
| 50 | 117 | 50 | 78 x 1/6″ | 79 | 3,600 | |
| 65 | 151 | 66 | 95 x 1/6″ | 105 | 6,130 | |
| 80 | 195 | 81 | 110 x 1/4″ | 115 | 8,940 | |
| Размер DN | DN 100, DN 125, DN 25, DN 32, DN 40, DN 50, DN 65, DN 80 |
|---|---|
| Производитель | Niob Fluid s.r.o. |
| Марка стали | AISI 304 |
Руководство по эксплуатации
4053 Руководство по эксплуатации.pdf
Нажмите чтобы скачать
