3011 Угольник (отвод) 45° C-C Niob Fluid 2

3011 Угольник (отвод) 45° C-C Niob Fluid

Размер DN

Марка стали

Очистить

Получить консультацию

Артикул: Н/Д Категории: Niob Fluid s.r.o., Асептика, Угольники, отводы, колена, Фитинги

DN	Размер

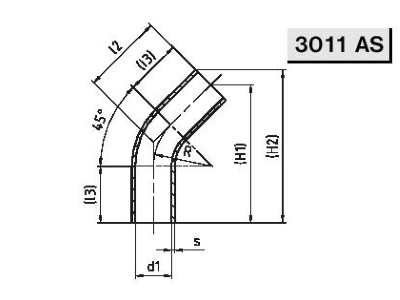

DN	MPa (max)	Dim	d1	s	R	l2	l3	H1	H2

10	2,5	13 x 1,5	10	1,5	26	35,8	25	61,1	65,7
15	2,5	19 x 1,5	16	1,5	35	39,5	25	67,4	74,1
20	2,5	23 x 1,5	20	1,5	40	41,6	25	71,0	79,1
25	2,5	29 x 1,5	26	1,5	50	60,7	40	103,6	113,9
32	2,5	35 x 1,5	32	1,5	55	62,8	40	107,2	119,6
40	2,5	41 x 1,5	38	1,5	60	64,9	40	110,8	125,3
50	2,5	53 x 1,5	50	1,5	70	69,0	40	117,8	136,5
65	2,5	70 x 2	66	2	80	73,1	40	124,8	149,5
80	2,5	85 x 2	81	2	90	92,3	55	157,6	187,6
100	2,5	104 x 2	100	2	100	96,4	55	164,6	201,3

Размер DN	DN 10, DN 100, DN 15, DN 20, DN 25, DN 32, DN 40, DN 50, DN 65, DN 80
Производитель	Niob Fluid s.r.o.
Марка стали	AISI 316 L
