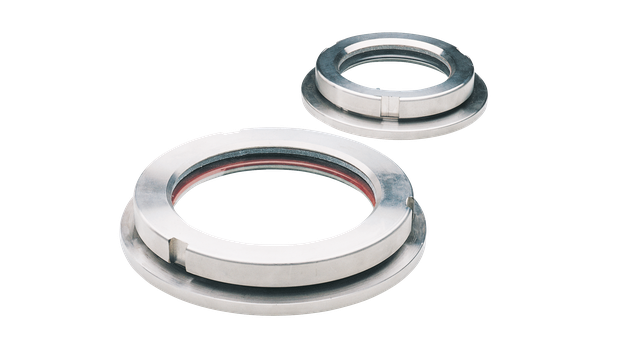

Смотровые стекла Альфа Лаваль – надежные контрольные оптические средства, обеспечивающие непосредственный свободный от искажений визуальный контроль условий производственного процесса, продукта, уровней жидкостей и качества очистки внутренней полости сосудов, используемых в молочном производстве, при производстве пищевых продуктов и напитков, при изготовлении товаров личной гигиены, а также в биофармацевтическом производстве.

Гарантированно хорошее качество обзора

Смотровые стекла Альфа Лаваль обеспечивают четкий, непрерывный и беспрепятственный обзор процессов или продукции в резервуарах или сосудах. Быстые и легкие в установке, смотровые стекла Альфа Лаваль обеспечивают надежную работу, низкие эксплуатационные требования и средства раннего обнаружения и реагирования, которые могут помочь предотвратить дорогостоящие простои.

Конструкция и ассортимент смотровых стекол

Ассортимент смотровых стекол Альфа Лаваль включает семь различных моделей, которые устанавливаются на или ввариваются в различные резервуары, сосуды или трубопроводные системы, работающие под давлением, ненапорные или высокотемпературные.

Изготовленные из боросиликатного стекла в соответствии со стандартом DIN 7080 и оснащенные долговечными специальными уплотнителями, эти смотровые стекла устойчивы к разным давлениям и температурам и, тем самым, обеспечивают широкие возможности применения.

Более подробную информацию о различных типах смотровых стекол можно найти в разделах “Принцип действия” и “Документация”.

Основные преимущества

- Гарантированно хорошее качество обзора
- Обеспечивает четкий, непрерывный и беспрепятственный обзор технологического процесса
- Конструкция смотрового стекла и широкий ассортимент

elongated_sight_glass_web metal_fused_sight_glass_web sight_glass_lkfl_web sight_glass_lkgg1_lkgl1_web

sight_glass_lks_105_web sight-glass-din-11851-web sight_glass_din_28210_web

Производитель	Alfa Laval

Принцип работы

Конструкция

Конструкционное исполнение смотровых стекол Альфа Лаваль варьируется в зависимости от типа стекла. Дополнительную информацию можно найти в приведенном ниже описании конкретного изделия.

Смотровое стекло DIN 11851

Обычно используется в резервуарах высокого давления и высокотемпературных резервуарах. Это смотровое стекло с болтовым креплением состоит из опорного фланца, приваренного или вваренного в стенку резервуара, фланца-крышки, уплотнителей, стеклянного диска, гаек и шпилек. При условии, что фланец правильно приварен к/в резервуаре, толщина фланца гарантирует положение для стеклянного диска, при котором не будет искажений. Смотровое стекло может быть оснащено дополнительной осветительной арматурой miniVision.

Смотровое стекло DIN 28120

Это смотровое стекло сконструировано таим образом, что имеет сварное отверстие, приваренное на стенку резервуара, шлицевую соединительную гайку, стеклянный диск и две прокладки. Данное смотровое стекло изготавливается в следующих размерах: от DN 50 (апертура 50 мм) до DN150 (апертура 150 мм). Смотровое стекло может быть оснащено дополнительной осветительной арматурой miniVision.

Смотровые стекло типов LKS 78, 105 и 120

Смотровое стекло типа LKS производится в трех вариантах: Смотровое стекло типа LKS 105 (апертура 105 мм) предназначено для установки над уровнем жидкости в безнапорных резервуарах-накопителях. Смотровое стекло типа LKS 78 (апертура 78 мм) и LKS 120 (апертура 120 мм) предназначены для резервуаров, работающих под давлением. Все смотровые стекла LKS имеют резьбовые фланцы, которые привариваются на/к резервуару, уплотнители, стеклянный диск и стопорное кольцо.

Удлиненное смотровое стекло

Удлиненное смотровое стекло используется для наблюдения за уровнем жидкости или реакцией внутри резервуара или сосуда. Оно состоит из опороного фланца, который приварен в или на стенку резервуара, фланца-крышки, стеклянного диска и уплотнителей.

Доступны два варианта удлиненного смотрового стекла Альфа Лаваль.

· Версия DB имеет опорный фланец со сквозными болтовыми отверстиями

· Версия SL имеет опорный фланец с глухими отверстиями

Сплавленные металлические смотровые стекла

Подходят для пищевых технологических линий и областей, где необходимо обеспечить стерильные условия. Такие стекла устанавливаются на зажимную арматуру в ссответствии со стандартом DIN 32676.

Встроенное смотровое стекло LKFL

Смотровое стекло LKFL, встроенное в линию, применяется в технологических процессах, требующих наблюдения за продукцией в трубопроводе.

Оно состоит из трубки с двумя винтовыми соединениями для стекла. Соединения размещаются друг напротив друга, что позволяет разместить стекло очень близко к внутренней стенке трубки.

Имеется дополнительный источник галогенного освещения, который закреплен на одном из разъемов. Галогеновый источник света состоит из двух труб из нержавеющей стали, объединеных зажимом.

Стандартные LKFL соединения – это приварные заглушки. По запросу, LKFL соединения также доступны с соединениями охватываемой детали.

Встроенное смотровое стекло LKG

Встроенное смотровое стекло LKG используется в трубопроводных системах, где необходимо визуальное наблюдение за продуктом. Доступны две модели такого стекла: LKGG-1 и LKGL-1.

Модель LKGG-1 состоит из перфорированной выполненной из нержавеющей стали защитной трубки, оснащенной с обоих концов соединениями под сварку. Специальная стеклянная трубка фиксируется в защитной трубке так, чтобы на нее не оказывала влияние нагрузка со стороны в трубопроводов.

Модель LKGL-1 аналогична модели LKGG-1, но имеет световую оснастку из нержавеющей стали, приваренную на защитную трубу, чтобы продукт можно было освещать.
