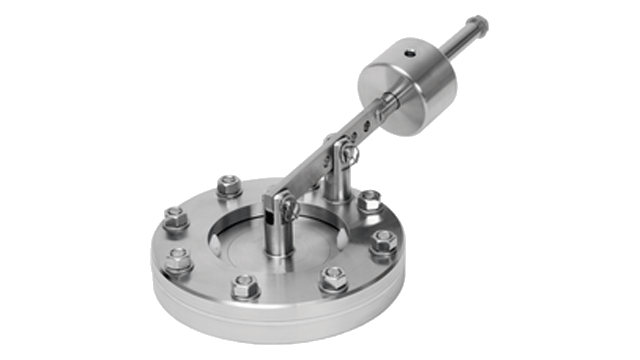

Противовакуумный клапан SB Alfa Laval

Name: Противовакуумный клапан SB Alfa Laval
Brand: Alfa Laval
SKU: 1704
Rating: 5 (1 reviews)

Этот компактный, надежный предохранительный клапан против вакуума обеспечивает защиту от образования вакуумных условий в технологических резервуарах, используемых в пивоваренной, молочной, пищевой и напиточной промышленностях.

Получить консультацию

Категории: Предохранительные клапаны, Alfa Laval Метка: Производство пищевых продуктов

Интегрированный в систему SCANDI BREW® для верхней части резервуара, предохранительный клапан против вакуума Alfa Laval SB — это компактный предохранительный клапан, который сводит к минимуму риск имплозии резервуаров при возникновении вакуумных условий. Эти условия возникают при заполнении или опорожнении сосуда от жидкости, охлаждающем ополаскивании после горячей мойки или каустической мойке в атмосфере CO₂. Разработанный для использования в пивоваренной, молочной, пищевой и напиточной промышленностях, он помогает оптимизировать безопасность, надежность и производительность критических процессов и максимизировать время безотказной работы.

Низкие первоначальные инвестиционные затраты

Благодаря прочной и надежной конструкции предохранительный клапан против вакуума SB защищает резервуары от разрушения из-за внутренних вакуумных условий. Его низкие первоначальные инвестиционные затраты обеспечивают возврат инвестиций в долгосрочной перспективе за счет эксплуатационной надежности и увеличенного срока службы в сочетании со снижением потерь продукта, большей безопасностью процесса и улучшенной гигиеной.

Компактная конструкция клапана

Компактный и надежный, гигиеничный предохранительный клапан против вакуума SB легко устанавливается на верхнюю часть любого закрытого резервуара. Размер и настройка клапана основываются на вакуумном рейтинге резервуара, максимально допустимой скорости опорожнения, процедуре мойки и технологических требованиях.

Превосходная гигиеничность клапана

Спроектированный для обеспечения отличной гигиеничности и очищаемости, предохранительный клапан против вакуума SB отличается высококачественной нержавеющей сталью с отделкой поверхности Ra ≤ 0,8 мкм. Технология уплотнений Alfa Laval также обеспечивает большую термическую стабильность, лучшую химическую стойкость и улучшенную прочность на растяжение. Этот высоконадежный клапан соответствует требованиям PED 97/23/EC. Сертификат прослеживаемости Alfa Laval 3.1 также доступен по запросу.

Преимущества продукта

Низкие первоначальные инвестиционные затраты
Компактная конструкция
Превосходная гигиеничность
Простая установка

Производитель	Alfa Laval

Принцип работы

Construction

The Alfa Laval SB Anti Vacuum Valve is a flange mounted safety valve that an integral part of a SCANDI BREW® tank top system. All product wetted steel parts are made of AISI 316L stainless steel with a surface roughness of Ra<0.8 μm; all other steel parts are made of AISI 304L stainless steel. All product wetted seals are made of EPDM and all product wetted polymers are made of PEEK.

It is available in two versions:

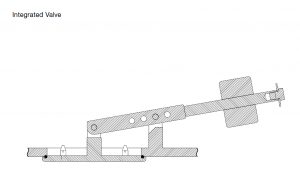

Integrated in a SCANDI BREW^® tank top system
Mounted on its own counter flange

sb-anti-vacuum-valve-2

The valve should be seated horizontally. A maximum inclination of 10° is acceptable, but the lever arm must then point in to the center of the cylindroconical tank top.

Operating principle

The SB Anti Vacuum Valve is delivered with counterweight set and locked for an individual opening vacuum to suit the tank design data. When a vacuum in the tank is lower than the preset opening value, the valve opens and lets in atmospheric air.

Cleaning-in-Place (CIP)

The Anti Vacuum Valve is cleaned, when closed, by the tank cleaning head. However, this does not include cleaning of the valve seat. There are two options available for CIP of the valve seat (see Options below).

It is very important to note that if the cleaning procedure includes hot cleaning, the valve should be dimensioned with the purpose of preventing implosion from the vacuum that appears when flushing with cold water.

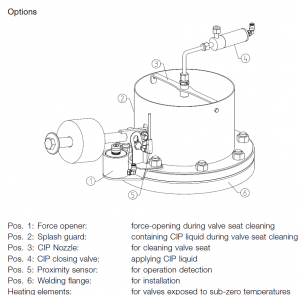

Options

These two options are available for Cleaning-In-Place (CIP) of the valve seat.

CIP Kit 1: Force opener and splash guard

The valve is forced opened during tank CIP. The cleaning of valve seat is dependent on cleaning jets from the tank cleaning head. Any CIP liquid that escapes the tank is contained by the splash guard and drains back into the tank.

CIP Kit 2: Force opener, splash guard, CIP nozzle and CIP closing valve

The valve is forced opened during tank CIP. The cleaning of valve seat is performed by the CIP nozzle. All CIP liquid from the CIP nozzle is contained by the splash guard and drains back into the tank.

sb-anti-vacuum-valve
