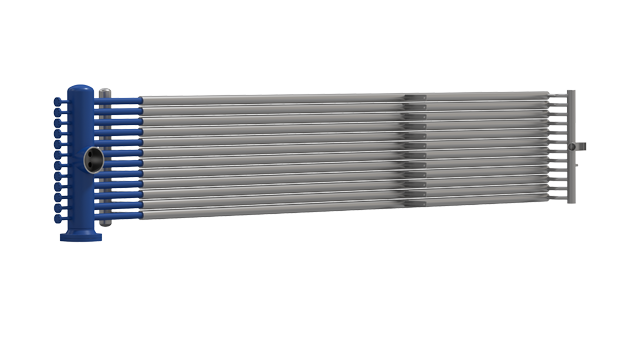

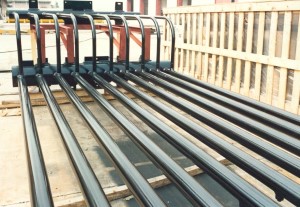

Первичные охладительные теплообменники Olmi с двойной трубой (PQE) охлаждают горячий газообразный эффлюент из печей крекинга углеводородов, одновременно генерируя пар. Эти высокоэффективные линейные теплообменники линии переноса сводят к минимуму разницу в тепловом расширении между внутренней и внешней трубами, чтобы предотвратить растрескивание и усталость. Отсутствие термочехла, короткое время пребывания горячего газа в распределителе и передовая сварка также повышают выход этилена.
Оптимизация процессов охлаждения для производства этилена
Первичные охладительные теплообменники Olmi с двойной трубой от Alfa Laval — это высокоэффективные теплообменники линии переноса, которые смягчают или устраняют проблемы эрозии, коррозии и загрязнения, типичные для первичных охладительных теплообменников.
Инновационный дизайн
Первичные охладительные теплообменники Olmi с двойной трубой отличаются инновационной конструкцией, которая эффективно устраняет общие проблемы охлаждения. Вот конструктивные инновации:
- Отсутствие внутреннего термочехла во входном переходном элементе: (a) избегается осаждение кокса на типичном стыке чехла с внутренней трубой, (b) отсутствует риск деформации чехла. Это приводит к более длительному сроку службы и более высокой надежности.
- Отсутствие футеровки в переходном элементе: избегаются (a) деградация футеровки со временем и (b) возможные дефекты в слое футеровки.
- Отсутствие разрыва на стороне газа от входного элемента к внутренней трубе; следовательно, нет накопления кокса и локальной эрозии.
- Самая критическая сварка (входной переходной элемент к внутренней трубе) выполняется сваркой изнутри элемента (изнутри отверстия — «Internal Bore Welding», I.B.W.), без зазоров и с возможностью полного рентгеновского контроля. Этот сварной шов также полностью погружен и хорошо охлаждается циркулирующей водой. Срок службы такого сварного шва не ограничен (более длительный срок службы/более высокая надежность).

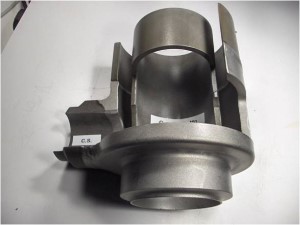

- Входной переходной элемент обрабатывается из цельной поковки из сплава 8811 или эквивалента. Это означает высокое качество изготовления. Это также означает высокую устойчивость к коррозии и эрозии водой на входе.
- Входной водяной патрубок выполнен заодно с входным переходным элементом: нет риска отложения загрязнений и образования мертвых зон.
- Эффективное охлаждение входного переходного элемента устраняет риск высоких напряжений ползучести/усталости (более длительный срок службы) и температурных пиков в локальных областях.
- Время пребывания крекинг-газа в системе сведено к минимуму; это улучшает выход процесса.
- Возможное использование специальных/запатентованных перегородок в зоне входа воды улучшает самоочистку и охлаждающее действие воды.
- Разница теплового расширения между внутренней и внешней трубами резко снижена за счет правильной формы входных и выходных переходных элементов.
- Сглаженная форма входного переходного элемента устраняет локальные высокие термомеханические напряжения
Крайне долговечные, первичные охладительные теплообменники Olmi с двойной трубой от Alfa Laval спроектированы для надежной работы и долговечности. Конструктивные особенности, делающие возможным длительный срок службы, включают:
- Высокое качество изготовления и контроля
- Умеренные рабочие температуры металла и напряжения
- Минимизация накопления кокса и эрозии на стороне газа
- Самоочистка на стороне кожуха
