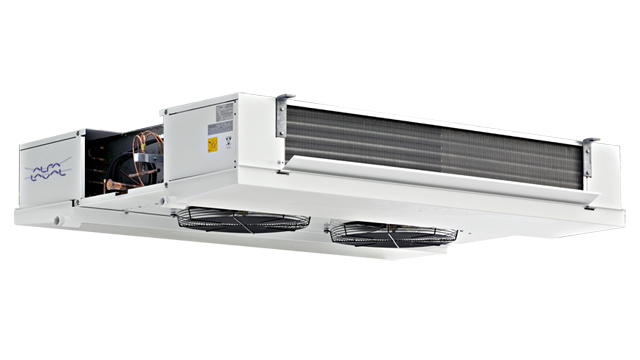

Helpman THOR-D Alfa Laval

Name: Helpman THOR-D Alfa Laval
Brand: Alfa Laval
SKU: 2100
Availability: InStock
Rating: 5 (1 reviews)

Промышленные двухпоточные воздухоохладители с медными трубками. Региональная доступность: только Азия.

Получить консультацию

Категории: Воздухоохладители, Alfa Laval Метки: Производство напитков, Промышленное охлаждение

Серия Helpman THOR-D — это широкая и гибкая линейка промышленных двухпоточных воздухоохладителей тяжёлого исполнения для применений как в охлаждении, так и в заморозке в средних и крупных холодильных камерах. Подходит для широкого спектра применений, с особым акцентом на хранение мяса, сельхозпродукции и технологические помещения.

Стандартная конфигурация

Теплообменник
– 3 модуля блока теплообменника
– Глубина 4, 6 или 8 рядов трубок
– Медные трубки с внутренним оребрением ø 5/8” (гладкие трубки для рассола)
– Шаг трубок 50 x 50 мм, квадратное расположение
– Гофрированные алюминиевые рёбра
– Шаг оребрения 4 и 7 мм
1-5 вентиляторов, доступных в ряде различных исполнений. Диаметры Ø 457, 508 и 560 мм. Кабели выведены наружу корпуса. Двигатели вентиляторов закрытого исполнения, брызгозащищённые, класс защиты IP55. Двигатели оснащены тепловым защитным устройством в обмотках, подключённым к отдельным клеммам в коробке. Все модели доступны как в высокоскоростном, так и в низкоскоростном исполнении вентилятора:
– 1000 об/мин (= исполнение L)
– 1500 об/мин (= исполнение H)
Корпус из коррозионностойкого материала алюминий/сендзимир с белым эпоксидным покрытием (RAL 9003). Откидные, закрытые торцевые крышки. Откидной сливной поддон с вертикальными дренажами 1 ¼” BSP наружная резьба.
Распределение хладагента оптимизировано под применяемый хладагент.
Оснащён вентилем Шредера на всасывающем соединении для целей тестирования.
Достаточно места для установки терморегулирующего вентиля внутри.
Подходит для систем с сухим расширением или с насосной циркуляцией.
Поставляется в монтажном положении. Воздухоохладители смонтированы на деревянных балках. Установка может производиться с помощью вилочного погрузчика.

Опции

Для полного обзора всех доступных опций и дополнительных технических характеристик обратитесь к листовке продукта.

Технические характеристики

Температура кипения от +5 до -40 °C
Хладагенты: все H(C)FC, рассол, CO₂
Производительность (SC2): от 4,5 до 116,1 кВт
Воздушный поток: от 3 000 до 60 000 м³/ч

Подбор оборудования и конфигурация выполняется с помощью программы AlfaSelect Air.

Производитель	Alfa Laval

Принцип работы

ahe_coil_420x275

Alfa Laval finned coil air heat exchangers have been designed to achieve an optimized exchange of thermal energy between air and a refrigerant or fluid. The ‘heart’ of our air heat exchangers is the finned coil, built up from a circuit of interconnected tube serpentines and fins to increase the heat exchanging surface. Thanks to the combination of key design variables (coil materials, coil geometry, casing design, fan type), air units are very versatile heat exchangers with a great variety of applications in many industries. Alfa Laval supplies finned coil air heat exchanger products for a wide variety of applications.

hiw_coolers_condensers_420x265

Air coolers & air-cooled condensers

Air coolers and air-cooled condensers are key components in air cooling and air conditioning systems. On the refrigerant side the most common media are a brine or an evaporating refrigerant like H(C)FC, ammonia or CO2. A chilled brine may be supplied from a chiller that is potentially located far away, but a liquified refrigerant must come from a nearby condensing unit. When an evaporating refrigerant is used, the cooling coil is the evaporator in the vapour-compression refrigeration cycle (‘direct expansion’ or ‘DX’ system).
