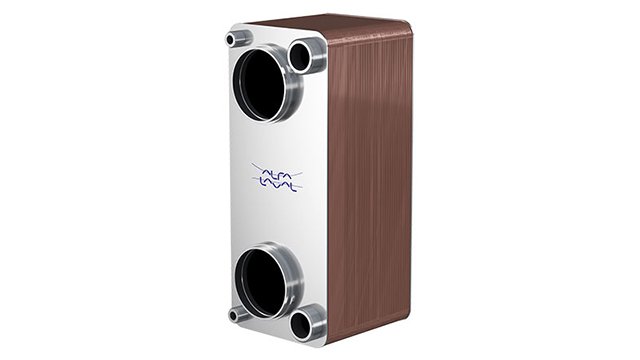

Пластинчатый теплообменник GL Alfa Laval

Name: Пластинчатый теплообменник GL Alfa Laval
Brand: Alfa Laval
SKU: 2200
Availability: InStock
Rating: 5 (1 reviews)

Серия GL – это сверхкомпактные высокоэффективные пластинчатые теплообменники, предназначенные для решения специальных сложных задач по организации теплообмена между жидкими и газообразными средами.

Получить консультацию

Категории: Пластинчатые теплообменники газ-жидкость, Alfa Laval Метка: Организация охлаждения в системах ОВиКВ

Теплообменник газ-жидкость, способный на большее.

Модели Альфа Лаваль линейки GL представляют собой сверхкомпактные высокоэффективные пластинчатые теплообменники, предназначенные для решения специальных сложных задач по организации теплообмена между жидкими и газообразными средами. Новейшая революционная конструкция позволяет работать с крайне высокотемпературными теплоносителями и с очень малым перепадом давления. Теплообменники выполнены по нашей отработанной технологии медной пайки и обладают высокой надежностью.

Воспользуйтесь преимуществами новейших паяных теплообменников газ-жидкость

Максимально допустимая рабочая температура моделей наших теплообменников Газ-Жидкость стандартного исполнения составляет 750°C
В теплообменниках специального назначения может быть обеспечена допустимая рабочая температура более 1400 °C
Очень низкий перепад давления в системах с ассиметричными потоками теплоносителей за счет использования патентованных пластин с ячеистой структурой
Удобный отвод конденсата газообразного теплоносителя через предусмотренный встроенный патрубок

Модели линейки GL идеально подходят для организации теплообмена в самых разных системах с ассиметричными потоками теплоносителей. Их компактная паяная конструкция имеет намного больший коэффициент теплопередачи и, как правило, они на 75% меньше по габаритам кожухотрубных конструкций аналогичного назначения. Кроме того, в то время как допустимая рабочая температура обычных меднопаяных пластинчатых теплообменников не превышает 225 °C, модели линейки GL выдерживают намного более высокие температуры без риска возникновения термической усталости. Эти достоинства обеспечивают их прекрасную работу в системах охлаждения высокотемпературных выхлопных газов и в разнообразных системах с конденсацией газообразного теплоносителя.

Производитель	Alfa Laval

Принцип работы

В пластинчатых теплообменниках Альфа Лаваль газ-жидкость поверхность теплообмена формируется из тонких гофрированных пластин из нержавеющей стали, последовательно установленных одна на другую. Две рабочие среды герметично изолированы внутри пакета медной пайкой. Благодаря такой конструкции паяный пластинчатый теплообменник состоит только из поверхностей, активно участвующих в теплообмене. Точки соприкосновения пластин также скрепляются медным припоем, что дает повышенную устойчивость в условиях циклического воздействия высоких давлений и температур.

Каналы для протекания рабочих сред, образующиеся между пластинами, располагаются таким образом, что движение теплоносителей по соседним каналам происходит по принципу противотока, что обеспечивает наибольшую эффективность процесса теплообмена. Пропускная способность одного канала намного больше, чем другого. Это позволяет теплообменнику работать в условиях огромных объемных расходов потока.
