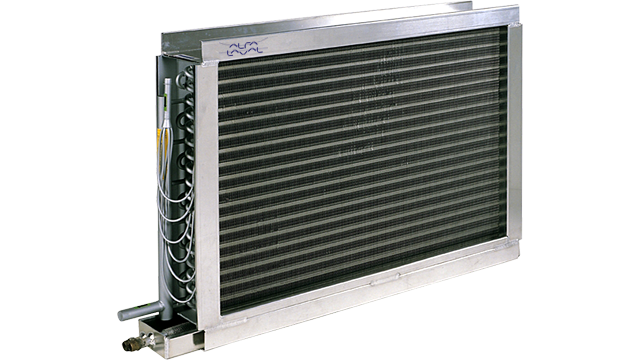

Fincoil J Alfa Laval

Name: Fincoil J Alfa Laval
Brand: Alfa Laval
SKU: 2096
Availability: InStock
Rating: 5 (1 reviews)

Индивидуальные охлаждающие теплообменники

Категории: Воздухоохладители, Alfa Laval Метка: Холодильное оборудование коммерческой серии

Теплообменники Fincoil для систем вентиляции и кондиционирования воздуха — это охлаждающие теплообменники (батареи). В теплообменниках типа J в качестве внутренней теплообменной среды используется вода. В теплообменниках типа JG средой является гликоль или другие растворы, совместимые с медными трубками. Тип Jx — это конденсаторы и испарители для галогенуглеродных хладагентов. Также доступны специальные теплообменники для OEM-применений.

Стандартная конфигурация

Теплообменник F5
– Шаг трубок 35×30,31 мм, шахматное расположение
– Медные трубки 13,3 мм наружный диаметр, алюминиевые рёбра
– Шаг оребрения 2, 2,3, 2,5, 3, 4, 5, 6 и 7 мм (шаг оребрения 12 мм доступен для ограниченного числа типоразмеров теплообменников)
– Материал рамы: алюминий или оцинкованная сталь
– Специальные теплообменники F5-E (рёбра с медным или эпоксидным покрытием, рама из нержавеющей стали, нестандартные размеры рамы)
Теплообменник F2
– Шаг трубок 28,87×25 мм, шахматное расположение
– Медные трубки 10 мм наружный диаметр, алюминиевые рёбра
– Шаг оребрения 2, 2,5, 3, 4 и 5 мм
– Материал рамы: алюминий
– Специальные теплообменники F2-E (материал рамы: оцинкованная или нержавеющая сталь, нестандартные размеры рамы)
Для всех типов F-теплообменников трубки крепятся к рёбрам путём механического развальцовывания, и воротнички рёбер охватывают всю поверхность трубки (за исключением шага оребрения 12 мм). Шахматное расположение трубок в сочетании с гофрированными рёбрами обеспечивает теплообменнику превосходную эффективность теплопередачи.
В теплообменниках типов L, LG, J и JG предусмотрены пробки G ¼” для дренажа и стравливания воздуха. При необходимости также предусмотрена резьбовая втулка G ¼” для установки термостата защиты от замерзания.
Для каждого теплообменника типа J, JG или Jx предусмотрен отдельный сливной поддон с патрубком для отвода воды, конденсирующейся на поверхностях теплообменника.
Трубные соединения на теплообменниках (при виде по направлению воздушного потока) расположены либо на правой, либо на левой стороне.
Если не указано иное, теплообменник сконфигурирован по принципу противотока.

Опции

Для полного обзора всех доступных опций и дополнительных технических характеристик обратитесь к листовке продукта.

Технические характеристики

Хладагенты: все H(C)FC и рассол
Производительность: по запросу

Подбор оборудования

Данный продукт будет сконфигурирован под заказ для соответствия всем требованиям заказчика и применения. Пожалуйста, свяжитесь с Alfa Laval для получения поддержки.

Калькулятор холодильных камер

Мобильное приложение для iOS и Android для расчёта ожидаемой тепловой нагрузки для вашей холодильной камеры.

Производитель	Alfa Laval

Принцип работы

ahe_coil_420x275

Alfa Laval finned coil air heat exchangers have been designed to achieve an optimized exchange of thermal energy between air and a refrigerant or fluid. The ‘heart’ of our air heat exchangers is the finned coil, built up from a circuit of interconnected tube serpentines and fins to increase the heat exchanging surface. Thanks to the combination of key design variables (coil materials, coil geometry, casing design, fan type), air units are very versatile heat exchangers with a great variety of applications in many industries. Alfa Laval supplies finned coil air heat exchanger products for a wide variety of applications.

hiw_coolers_condensers_420x265

Air coolers & air-cooled condensers

Air coolers and air-cooled condensers are key components in air cooling and air conditioning systems. On the refrigerant side the most common media are a brine or an evaporating refrigerant like H(C)FC, ammonia or CO2. A chilled brine may be supplied from a chiller that is potentially located far away, but a liquified refrigerant must come from a nearby condensing unit. When an evaporating refrigerant is used, the cooling coil is the evaporator in the vapour-compression refrigeration cycle (‘direct expansion’ or ‘DX’ system).
