FilmVap Alfa Laval

Name: FilmVap Alfa Laval
Brand: Alfa Laval
SKU: 5290
Availability: InStock
Rating: 5 (1 reviews)

Эти выпарные аппараты могут обрабатывать как прозрачные, не склонные к загрязнению жидкости, так и умеренно загрязняющие жидкости.

Получить консультацию

Категории: Кожухотрубные выпарные системы с падающей пленкой FilmVap, Alfa Laval Метки: Биотехнология, Биотопливо, Производство напитков, Производство пищевых продуктов

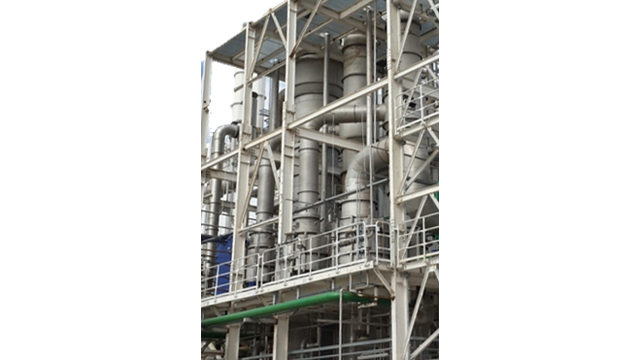

Трубчатые плёночные выпарные аппараты Alfa Laval FilmVap хорошо зарекомендовали себя и обладают высокой механической надежностью. Инновационная компоновка с более эффективными сепараторами пара обеспечивает меньшую занимаемую площадь по сравнению с другими конструкциями плёночных аппаратов. Эти испарители могут обрабатывать прозрачные, не склонные к загрязнению жидкости, а также умеренно загрязняющие жидкости благодаря оптимально сконфигурированным распределителям жидкости FilmVap.

Распределение жидкости — ключевой элемент

Распределитель жидкости является наиболее критичным

компонентом любого плёночного выпарного аппарата. Оптимизированная конструкция распределителя жидкости помогает продлить время безотказной работы и снизить затраты на CIP. Это также уменьшает образование дополнительных стоков от CIP и связанные с этим затраты на обработку.

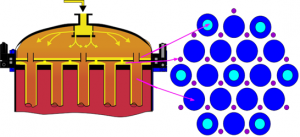

Тарельчатый распределитель

Комбинация равномерного распределения жидкости в тарельчатом распределителе и адекватного смачивания помогает избежать неэффективного распределения и значительно снижает загрязнение труб. Вентиляционные трубки поддерживают равновесие давления выше и ниже распределительной тарелки, а также сохраняют постоянный статический вес жидкости на распределительной пластине.

Струйный распределитель

Другой тип распределителя жидкости, доступный в выпарных аппаратах Alfa Laval FilmVap, — это струйный распределитель, оснащённый форсунками с полным конусом распыла. Размер и количество этих форсунок зависят от расхода жидкости и диаметра трубной решётки в теплообменнике. Больший размер отверстий по сравнению с тарельчатым распределителем снижает риск засорения форсунки и обеспечивает равномерное распределение по трубам.

Преимущества

Малая занимаемая площадь
Превосходное распределение
Надёжность и прочность

Производитель	Alfa Laval

Принцип работы

Alfa Laval’s FilmVap evaporation systems are based on tubular falling film principle. The product is fed at the top of the evaporator. Via a liquid distribution system, the product enters the tubes where it forms a film along the inside wall.

Steam is applied as a source of heat on the outside of the tubes. As boiling occurs, the film under gravity and accelerated by the produced vapour falls to the bottom of the tube, where the mixture of vapour and concentrate product enters the separation stage.

Vacuum is applied in the FilmVap system to decrease the boiling temperature. The vacuum is created by condensing the vapour from the last effect in a condenser, e.g. the highly efficient and compact AlfaCond condenser. A vacuum pump is normally used to remove the non-condensable gases.

By designing with multiple effects, the steam consumption in evaporation systems is reduced: the vapour produced in one effect is used as heating media in the subsequent effect. In combination with thermal vapour recompression and/or mechanical vapour recompression, the steam consumption can be reduced to only a fraction of the evaporation capacity.
