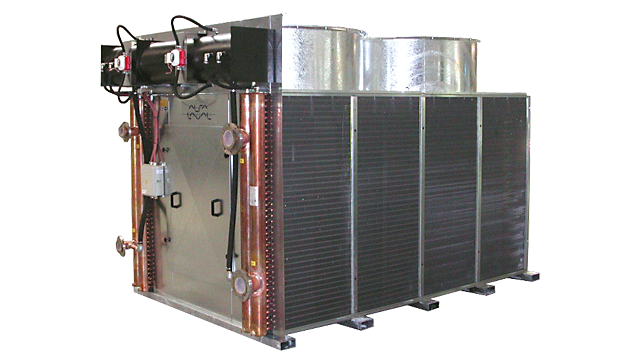

DCH Alfa Laval

Промышленные радиаторные установки DCH предназначены для охлаждения воды или других технологических жидкостей в дизельных и газовых электростанциях. Такая конфигурация теплообменника предлагает компактное решение с размерами и диапазоном производительности, которые обычно требуются для контейнерных генераторных установок в энергетической отрасли. Радиаторные установки DCH предназначены для установки внутри контейнера генераторной установки. Радиаторные установки DCH также могут использоваться для других применений охлаждения в перерабатывающей и общей промышленности.

Стандартная конфигурация

• Теплообменный змеевик
  Инновационный теплообменный змеевик обеспечивает превосходную теплопередачу благодаря новым гофрированным алюминиевым ребрам в сочетании с медными трубками. Трубки и ребра доступны в различных диаметрах и толщинах. Радиаторы DCH спроектированы с двумя вертикально расположенными независимыми теплообменными змеевиками. Благодаря двум раздельным змеевикам или использованию раздельных контуров змеевика возможно охлаждать разные жидкости. Эта конфигурация, предназначенная для энергетики, позволяет охлаждать два разных контура (например, низкотемпературный и высокотемпературный контур двигателя) в одной компактной радиаторной установке.
  Медные коллекторы снабжены алюминиевыми фланцевыми соединениями, дренажными и воздухоотводными патрубками. DCH может иметь один или два модуля в зависимости от требуемой производительности. Каждый теплообменник проходит испытание давлением и на герметичность сухим воздухом при 10 бар (расчетное давление 9 бар).
• Электродвигатели вентиляторов
  Используются трехфазные 400В-50Гц асинхронные двигатели с короткозамкнутым ротором (IEC), по запросу 460В-60Гц или другие источники питания. Степень защиты IP55, температурный класс F или H, в зависимости от условий работы. По запросу могут быть включены пресс-масленки. Каждый электродвигатель вентилятора подключен к клеммной коробке или аварийному выключателю рядом с кожухом вентилятора.
• Лопасти вентиляторов
  DCH может поставляться с вентиляторами разных диаметров (от 1250 до 1440 мм), оснащенными лопастями из алюминия (аэродинамический профиль), стекловолокна или оцинкованной стали. Вентиляторы могут иметь либо фиксированные, либо регулируемые лопасти. Вентиляторы защищены металлической защитной решеткой с эпоксидным покрытием или горячим цинкованием.
• Каркас и корпус
  Корпус выполнен из предварительно оцинкованной листовой стали. Новая конструкция каркаса обеспечивает высокую жесткость, даже для тяжелых применений. Техническое обслуживание может легко выполняться снаружи или путем входа внутрь установки с использованием специальных смотровых люков.
• Опорные ножки
  Мощные стальные профили с горячим цинкованием облегчают транспортировку установки и могут одновременно использоваться для крепления DCH внутри контейнера.
