Промышленные воздухоохладители с медными или нержавеющими трубками.

Категории: Воздухоохладители, Alfa Laval Метка: Производство напитков

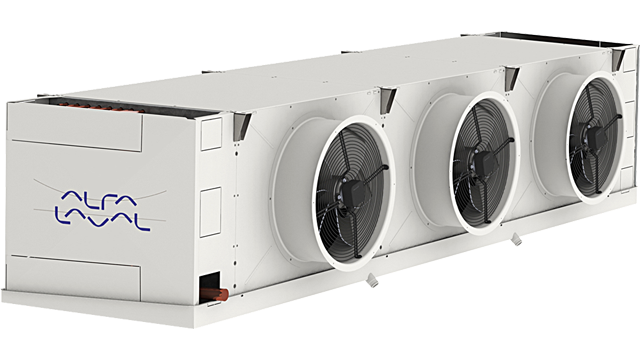

Alfa Laval Arctigo IS — это широкая и гибкая линейка промышленных однопоточных воздухоохладителей для применений в охлаждении и заморозке в средних и крупных холодильных камерах. Эта линейка воздухоохладителей предназначена для поддержания температуры свежих и замороженных товаров в диапазоне от +10 до -40 °C, с высоким или низким содержанием влаги. Ассортимент Arctigo предлагает большое разнообразие конфигураций воздухоохладителей и длинный список опций, всегда позволяя выбрать наилучшую модель для всех применений в промышленных холодильных установках.

Стандартная конфигурация

Теплообменник
– 7 модулей блока теплообменника
– Глубина 3, 4, 6, 8 или 10 рядов трубок
– Трубки ø 5/8” — медные с внутренним оребрением, гладкие медные трубки для рассола или гладкие из нержавеющей стали.
– Шаг трубок 50 мм, квадратное расположение, или 48 мм, треугольное расположение
– Гофрированные алюминиевые рёбра
– Шаг оребрения 4, 5, 6, 7, 8, 10 и 12 мм
От 1 до 8 вентиляторов, ø от 450 мм до ø 1000 мм, втягивающие или продувающие через теплообменник. 2-скоростные двигатели вентиляторов 400/50-60/3 или 230/50-60/1 (только ø 450), два уровня шума (Δ/Y). Двигатели вентиляторов AC/EC с динамически и статически сбалансированными внешними роторами, изготовлены в соответствии с VDE 0530/12.84, класс защиты IP54, изоляция класса F. Интегрированные термоконтакты (Clickson) обеспечивают надёжную защиту от тепловой перегрузки.
Коррозионностойкие материалы: рама теплообменника и корпус из предварительно оцинкованной листовой стали с эпоксидным покрытием RAL 9002. Откидные боковые панели и сливной поддон, дренаж(и) алюминиевые под углом 45°, 1½” BSP наружная резьба.
Подсоединения хладагента справа или слева (L = по умолчанию).
Достаточно места для установки терморегулирующего вентиля внутри.
Подходит для систем с сухим расширением или с насосной циркуляцией.
Поставляется в монтажном положении. Воздухоохладители смонтированы на деревянных балках. Установка может производиться с помощью вилочного погрузчика.

Опции

Для полного обзора всех доступных опций и дополнительных технических характеристик обратитесь к листовке продукта.

Технические характеристики

Хладагенты: все H(C)FC, аммиак, рассол, CO₂
Производительность (SC2) от 3 до 250 кВт
Воздушный поток от 3 000 до 120 000 м³/ч

Подбор оборудования и конфигурация выполняется с помощью программы AlfaSelect Air.

Производитель	Alfa Laval

Принцип работы

ahe_coil_420x275

Alfa Laval finned coil air heat exchangers have been designed to achieve an optimized exchange of thermal energy between air and a refrigerant or fluid. The ‘heart’ of our air heat exchangers is the finned coil, built up from a circuit of interconnected tube serpentines and fins to increase the heat exchanging surface. Thanks to the combination of key design variables (coil materials, coil geometry, casing design, fan type), air units are very versatile heat exchangers with a great variety of applications in many industries. Alfa Laval supplies finned coil air heat exchanger products for a wide variety of applications.

hiw_coolers_condensers_420x265

Air coolers & air-cooled condensers

Air coolers and air-cooled condensers are key components in air cooling and air conditioning systems. On the refrigerant side the most common media are a brine or an evaporating refrigerant like H(C)FC, ammonia or CO2. A chilled brine may be supplied from a chiller that is potentially located far away, but a liquified refrigerant must come from a nearby condensing unit. When an evaporating refrigerant is used, the cooling coil is the evaporator in the vapour-compression refrigeration cycle (‘direct expansion’ or ‘DX’ system).
