AlfaBlue BO Alfa Laval

Name: AlfaBlue BO Alfa Laval
Brand: Alfa Laval
SKU: 2137
Availability: InStock
Rating: 5 (1 reviews)

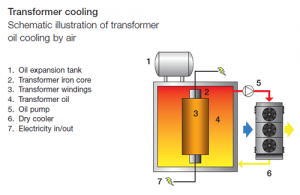

Маслоохладители для трансформаторов

Получить консультацию

Категории: Воздушные охладители жидкости, Alfa Laval

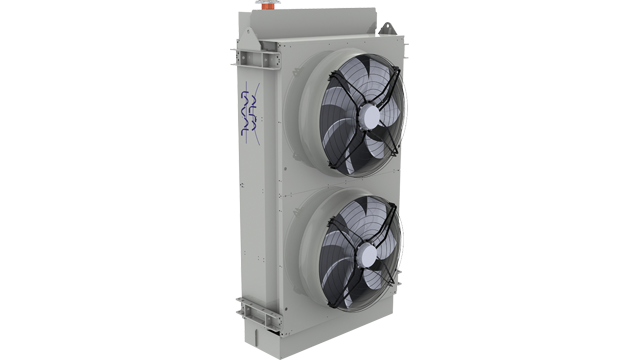

Серия AlfaBlue BO представляет собой модульный ряд мощных маслоохладителей типа OFAF (Oil Forced/Air Forced), специально разработанных для охлаждения трансформаторного масла. Маслоохладители AlfaBlue доступны как для навесного, так и для выносного монтажа.

Стандартная конфигурация

Теплообменник
Инновационная конструкция теплообменника обеспечивает превосходную теплопередачу. В стандартном исполнении маслоохладители оснащаются гладкими медными трубками и промышленными силовыми ребрами для уменьшения загрязнения и долговечной работы. Доступны различные шаги ребер (от 2,5 до 3,6 мм). Фланцевые соединения, коллекторы снабжены дренажными и воздухоотводными патрубками. Защита теплообменника от коррозии опциональна.
Корпус
Конструкция и изготовление каркаса обеспечивают высокую жесткость для защиты от (сейсмической) вибрации и тепловых ударов. Корпус и каркас из коррозионностойкой предварительно оцинкованной листовой стали. Опорные пластины (вертикальный монтаж) и опорные ножки (горизонтальный монтаж) изготовлены из оцинкованной стали. Окраска в цвет RAL опциональна.
Электродвигатели вентиляторов
Электродвигатели вентиляторов со сбалансированными алюминиевыми лопастями, доступны в трех диаметрах вентиляторов (800, 900 и 1000 мм) в один ряд вентиляторов. Доступны в пяти уровнях шума/скорости вращения и в исполнении с двумя скоростями вращения. Стандартное питание 400/50/3, другие источники питания по запросу. Двигатели с внешним ротором в соответствии с VDE 0530/12.84. Степень защиты IP 54 согласно DIN 40050. Интегрированные тепловые контакты обеспечивают надежную защиту от тепловой перегрузки.

Технические характеристики

Жидкость: трансформаторное масло
Производительность: от 50 до 600 кВт
ΔT(Tвх/масла -Tвх/возд.) = 35°C

Подбор оборудования и конфигурация выполняется с помощью программы AlfaSelect Air.

Производитель	Alfa Laval

Принцип работы

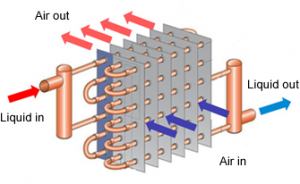

hiw_liquid_cooler_coil_vertical_335 ahe_coil_420x275

Alfa Laval finned coil air heat exchangers have been designed to achieve an optimized exchange of thermal energy between air and a refrigerant or fluid. The ‘heart’ of our air heat exchangers is the finned coil, built up from a circuit of interconnected tube serpentines and fins to increase the heat exchanging surface. Thanks to the combination of key design variables (coil materials, coil geometry, casing design, fan type), air units are very versatile heat exchangers with a great variety of applications in many industries. Alfa Laval supplies finned coil air heat exchanger products for a wide variety of applications.

Air-cooled liquid coolers (radiators/dry coolers)

Air heat exchangers may be used to cool various process liquids. For this application hot process liquid flows through the tubes. This liquid is cooled by the relatively cold ambient air that is forced through the coil.
Air heat exchangers for process liquid cooling are referred to as ‘radiators’. Air-cooled liquid coolers for HVAC applications and total energy systems are referred to as ‘dry coolers’.
