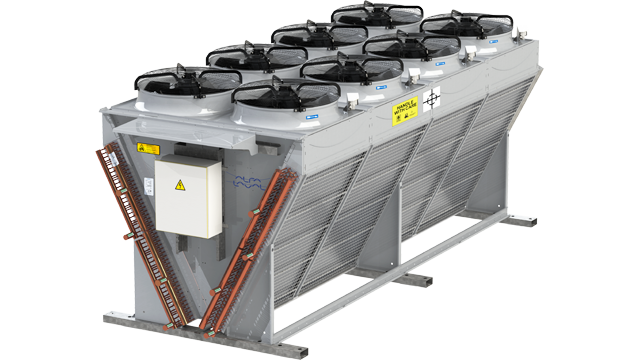

Alfa-V ACV Alfa Laval

Name: Alfa-V ACV Alfa Laval
Brand: Alfa Laval
SKU: 2115
Rating: 5 (1 reviews)

Модели Alfa-V ACV составляют обширную серию конденсаторов типа V для охлаждения и кондиционирования воздуха на торговых предприятиях.

Получить консультацию

Категории: Воздушные конденсаторы, Alfa Laval

Модели Alfa-V ACV составляют обширную серию конденсаторов типа V для охлаждения и кондиционирования воздуха на торговых предприятиях. Конденсаторы с воздушным охлаждением Alfa-V развивают высокую мощность несмотря на небольшую площадь основания.

Стандартная конфигурация системы

Благодаря усовершенствованной конструкции теплообменный блок обеспечивает эффективную теплопередачу при минимальном количестве хладагента. В зависимости от сферы применения конденсаторы могут оснащаться медными трубками с поперечными ребрами. Стандартный шаг оребрения — 2,1 мм.

Используется алюминиевое оребрение двух типов:

– «Турбо» — для обеспечения максимальной производительности

– Промышленное оребрение для длительной работы

Благодаря раздельным точкам подключения первый и второй теплообменные блоки конденсатора могут работать независимо друг от друга.
Жесткая конструкция рамы обеспечивает защиту от вибрации и теплового расширения во время работы конденсатора. Корпус, рама и опоры изготовлены из оцинкованных листов стали, устойчивых к коррозии (класс С4-Н).
Раздельные секции вентиляторов, каждый из которых имеет съемные ободы.
Предлагаются вентиляторы разного диаметра (800, 910 и 1000 мм) с пятью уровнями производимого шума. АС- и ЕС-двигатели вентиляторов соответствуют директиве энергоэффективности (ErP — Energy-related Products). Двигатели с внешними роторами имеют класс защиты IP 54 по стандарту DIN 40050.

Источники питания переменного тока 400 В, 50 Гц, 3 фазы, 400 В, 60Гц, 3 фазы и 460В, 60 Гц, 3 фазы со встроенными термоконтактами для надежной защиты от перегрева. Электронно-коммутируемый (ЕС) источник питания 380-480 В, 50-60Гц, 3 фазы.

Дополнительные варианты исполнения и комплектации

Полный обзор всех дополнительных вариантов исполнения, а также технические характеристики вы найдете в каталоге продукции.

Технические характеристики

Хладагент: все виды хладона
Производительность: 115-1850 кВт

(темп. воздуха = 25°C, темп. конденсации = 40°C, темп. переохлаждения < 3 K, темп. перегрева = 25 K)

Подбор оборудования и конфигурация выполняется с помощью программы AlfaSelect Air.

Производитель	Alfa Laval

Принцип работы

ahe_coil_420x275

hiw_coolers_condensers_420x265

Воздушные теплообменники Альфа Лаваль с оребренными трубками призваны обеспечивать оптимальный обмен тепловой энергией между воздухом и хладагентом или жидкостью. Сердцевиной наших теплообменников является змеевик, образующий контур из соединенных между собой изогнутых трубок с оребрением для увеличения общей площади рабочей поверхности. Оптимальное сочетание материала и геометрии трубок, конструкции корпуса, типа вентиляторов и других факторов делает эти теплообменники универсальными устройствами с громадным потенциалом для использования во многих отраслях промышленности. Альфа Лаваль производит воздушные теплообменники с оребренными трубками для широкой сферы применения.

Воздухоохладители и конденсаторы для воздушного охлаждения

Это ключевые компоненты систем охлаждения и кондиционирования воздуха. В качестве охлаждающей среды чаще всего используются рассолы или испаряющиеся хладагенты вроде аммиака, H(C)FC или CO₂. Охлажденный рассол может поступать из чиллера, находящегося на расстоянии, а сжиженный хладагент должен подаваться из находящегося поблизости конденсаторного блока. В случае применения испаряющегося хладагента его непосредственное кипение происходит в испарителях охлаждающих устройств каждого из потребителей, циркуляция хладагента в системе осуществляется холодильными компрессорами (система «прямого расширения» (DX)).
