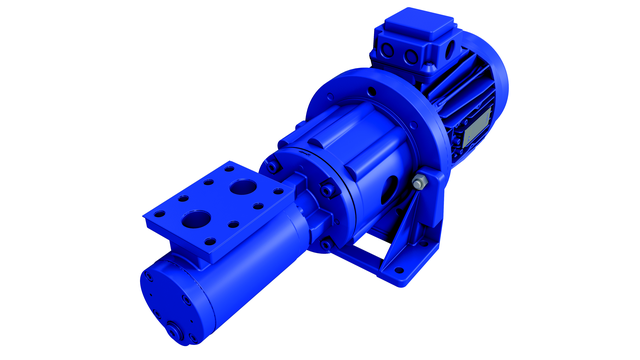

3S Alfa Laval

Name: 3S Alfa Laval
Brand: Alfa Laval
SKU: 1852
Availability: InStock
Rating: 5 (1 reviews)

Насосы 3S представлены в широком спектре моделей, не требуют большого объема технического обслуживания и предназначены для перекачки смазочно-охлаждающих, неабразивных и химически инертных жидкостей.

Получить консультацию

Категории: Трехвинтовые насосы, Alfa Laval Метка: Морское судоходство и судостроение

Трехвинтовые насосы 3S представлены в широком спектре моделей, не требуют большого объема технического обслуживания и предназначены для перекачки смазочно-охлаждающих, неабразивных и химически инертных жидкостей. Они являются наилучшим выбором для множества промышленных областей применения.

Универсальная конструкция

Модели серии 3S тщательно проработаны и могут применяться в различных областях. Они выпускаются в 29 типоразмерах, обеспечивают производительность в диапазоне 5 – 2900 л/мин при 1450 об/мин и являются одними из наиболее универсальных из всех представленных на рынке трехвинтовых насосов.

Более того, отдельные модели доступны в нескольких исполнениях, что гарантирует возможность их применения во множестве различных систем.

Небольшой объем технического обслуживания

Насосы серии 3S оснащены внешним шарикоподшипником со смазкой на весь срок службы, расчетное значение которого составляет 30 000 часов. Благодаря наличию дренажного отверстия между уплотнением вала и подшипником последний защищен от накопления отстоя. Подшипник не контактирует с перекачиваемой жидкостью. Механическое уплотнение хорошо с��азывается и охлаждается. Уплотнение эффективно рассеивает теплоту трения.

Исполнение с магнитной муфтой

Насосы 3S доступны и в исполнении с магнитной муфтой. Конструкция насоса герметична, и перекачиваемая жидкость не может просочиться наружу или вступить в нежелательную химическую реакцию вследствие контакта с другими материалами.

Производитель	Alfa Laval

Принцип работы

3s_halv-200px Базовый принцип действия трехвинтового насоса 3S состоит в том, что жидкость изолируется и переносится вращающимися винтами. Перенос осуществляется посредством осевого перемещения замкнутых объемов.

Приращение давления напрямую зависит от длины винтов.

Трехвинтовые насосы представляют собой объемные насосы роторного типа. За счет зацепления трех вращающихся винтов во внутреннем пространстве, ограниченном корпусом насоса, создается эффект вытеснения. Винты поддерживаются в радиальном направлении за счет скользящего контакта с корпусом, смазка которого осуществляется перекачиваемой жидкостью. Поддержка главного винта в осевом направлении осуществляется за счет шарикоподшипника.

Насос оснащен внутренним разгрузочным клапаном, ограничивающим перепад давлений и предохраняющим насос от избыточного давления. В насосах Альфа Лаваль 3S давление открытия клапана регулируется.

Конструкция

Корпуса моделей серии 3S изготавливаются из чугуна с шаровидным графитом EN-GJS-400, а винты — из азотированной стали 1.7139. В стандартную комплектацию входит высококачественное механическое уплотнение с применением специального графитсодержащего материала SiC.

Насосы 3S доступны в нескольких исполнениях: со свободным концом вала, с опорой в виде кронштейна или на вертикальном основании. Кроме того, каждый типоразмер насоса доступен как во встраиваемом исполнении, так и с верхним фланцем.

Преимущества конструкции трехвинтовых насосов 3S:
